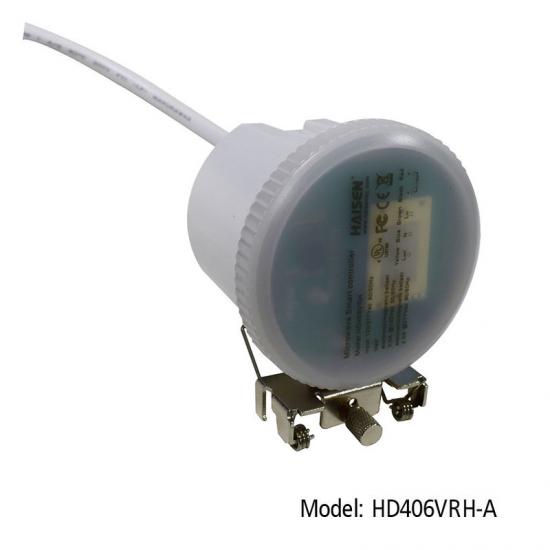

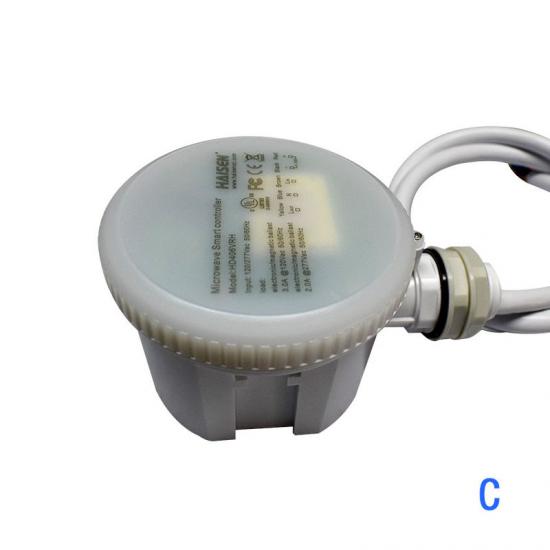

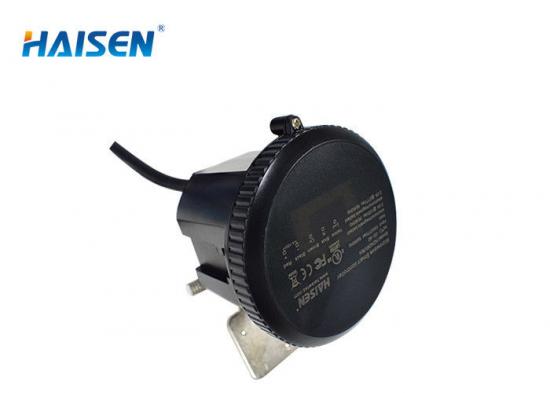

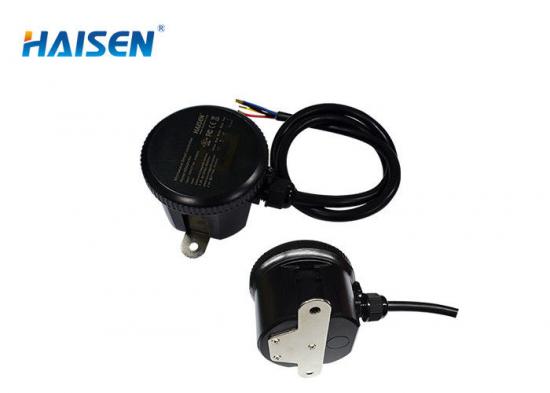

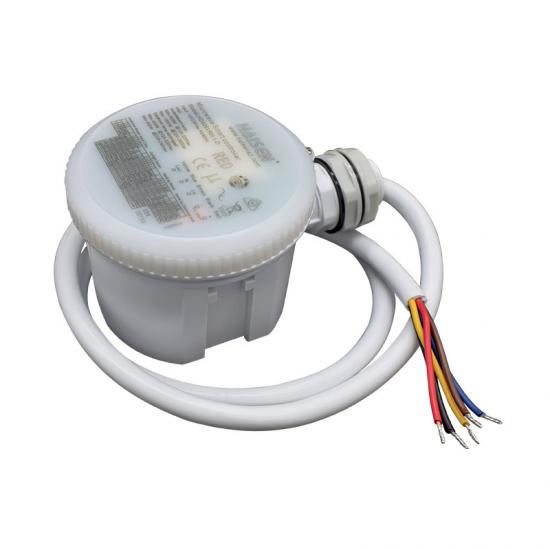

Датчик движения с 12 DIP-переключателями и дистанционным управлением для UFO Highbay

Датчик движения с 12 DIP-переключателями и дистанционным управлением для UFO Highbay

Функции:

1. Микроволновый датчик движения 5,8 ГГц с функцией диммирования.

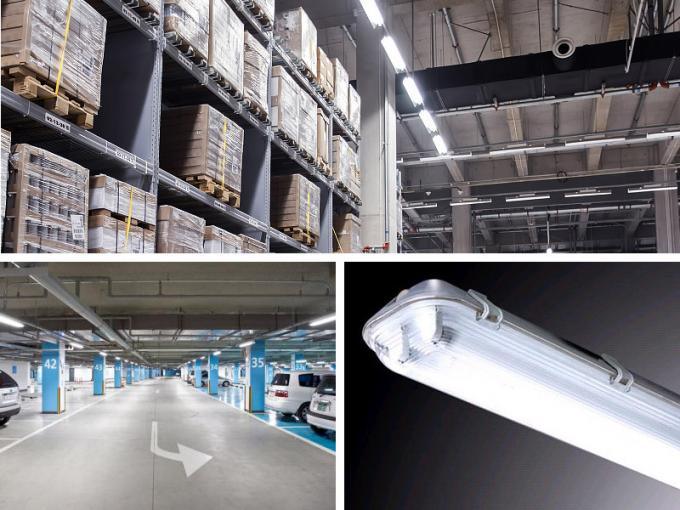

2. Поддержка различных вариантов установки и применения: для поверхностного монтажа, традиционного светодиодного светильника для высоких пролетов с алюминиевым отражателем, светильника для высоких пролетов UFO или линейного/трехслойного светильника для высоких пролетов.

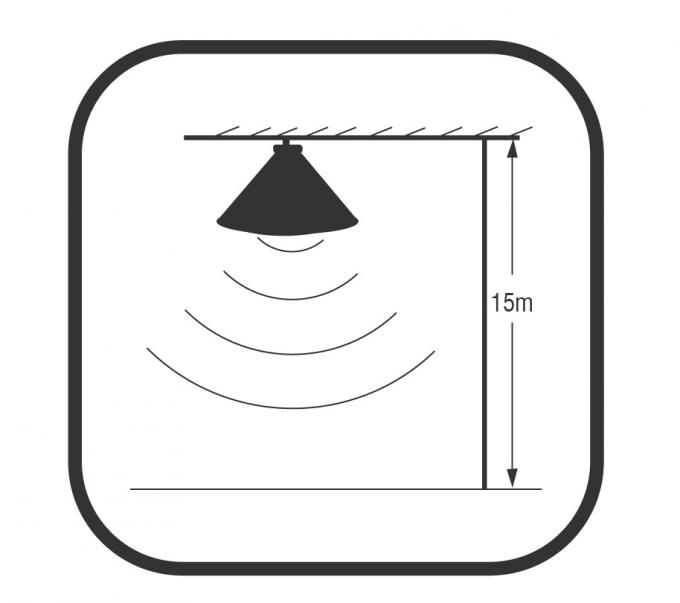

3. Максимальная высота установки — 15 м/49,2 фута.

4. Все параметры можно настроить с помощью пульта дистанционного управления.

5. Чувствительный и надежный.

6.1-10в диммирование.

7. IP 20 с гарантией 5 лет.

Описание продукта:

Управление включением/выключением Зона обнаружения Порог дневного света Дистанционное управление

Гарантия 5 лет Время удержания 8–15 м Период ожидания в режиме ожидания Highbay Уровень затемнения в режиме ожидания

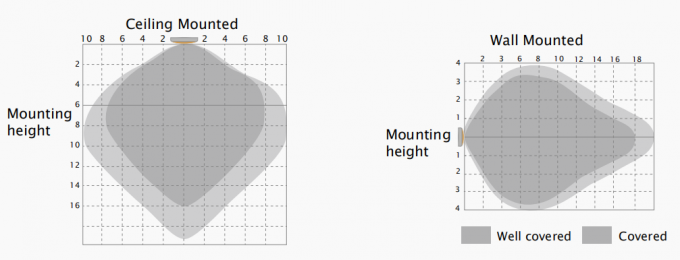

Диапазон обнаружения

Эта цифра указывает максимальное расстояние на самой высокой высоте установки при чувствительности 100%.

Типичная высота установки 8-15м.

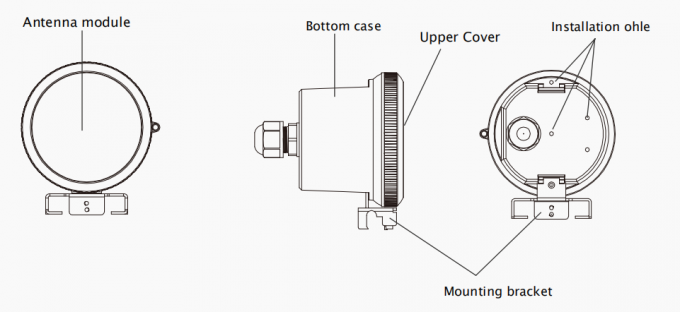

Механическая структура

С 12 DIP-переключателями и дистанционным управлением для установки всех параметров

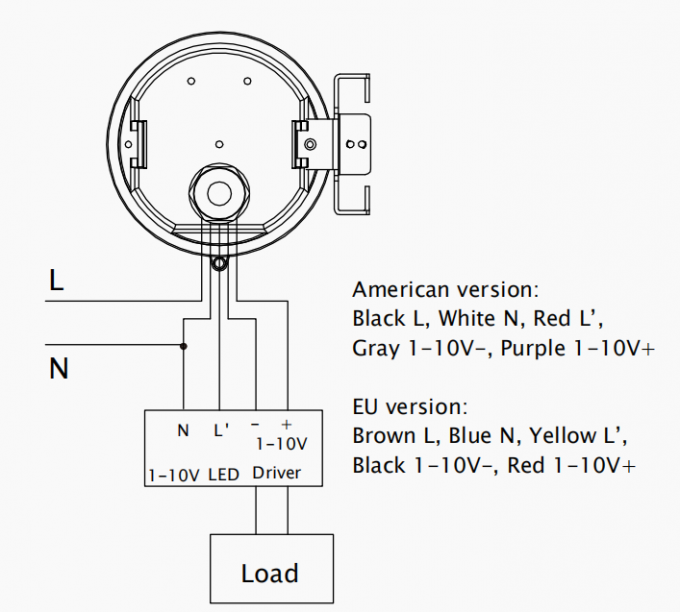

Схема электропроводки

Размеры (мм)

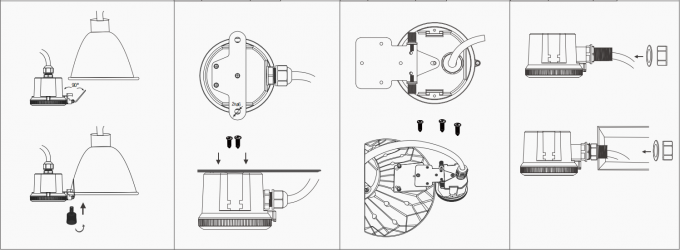

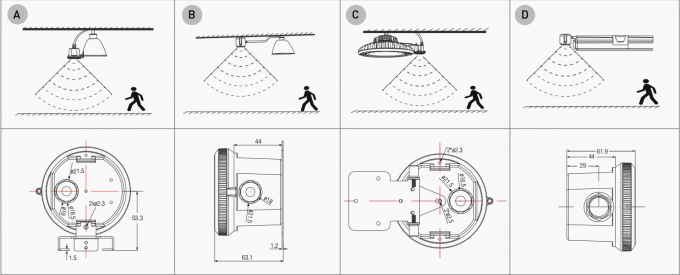

Способ установки:

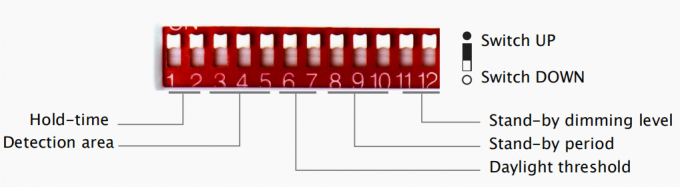

Подробности DIP-переключателя:

Зона обнаружения:

В этой области будет обнаружено движение и сработает датчик. Зона обнаружения со 100% чувствительностью также известна как зона с высокой чувствительностью.

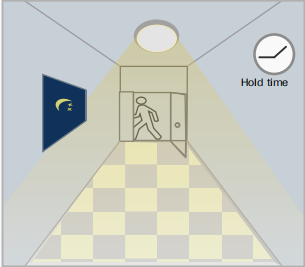

Время удержания:

Период сохранения яркости света 100% после того, как движущиеся объекты покидают зону обнаружения.

Порог дневного света:

Определение яркости окружающего освещения; датчик сработает только в том случае, если яркость окружающего освещения ниже заданного значения в люксах; если установлено значение «отключено», датчик срабатывает каждый раз при обнаружении движения независимо от яркости окружающего освещения.

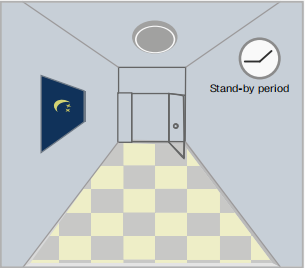

Период ожидания:

Период, в течение которого свет сохраняет низкую яркость перед полным отключением. Если установлено значение «∞», свет всегда сохраняет низкую яркость, если в зоне обнаружения нет движения, и не выключается.

Уровень затемнения в режиме ожидания:

Определение низкой производительности в режиме ожидания.

Демонстрация приложения

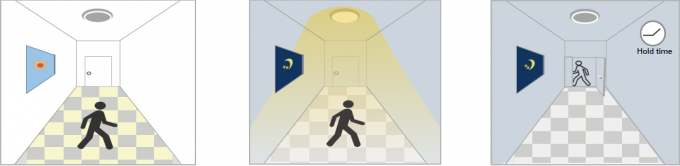

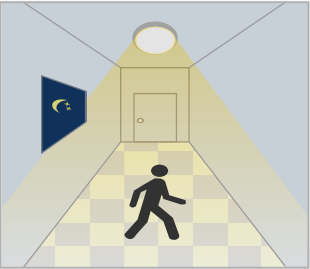

1. Функция автоматического включения/выключения:

Включается при обнаружении движения и выключается после ухода людей ночью. Применение: коридоры, лестницы.

При достаточном дневном свете, При недостаточном дневном свете, После последнего обнаружения и
даже при обнаружении движения, при обнаружении движения загорается индикатор. текущее время удержания
свет остается выключенным. истекло, свет выключен.

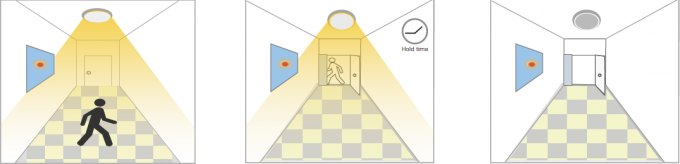

2. Нет функции дневного света
Порог дневного света установлен на «Отключить».
Свет включается при обнаружении движения, после того, как люди уходят, свет выключается по истечении периода ожидания.
Область применения: Темные места, такие как подвальные парковки, подземные переходы.

При обнаружении движения, После того, как люди покидают зону обнаружения После последнего обнаружения и
датчик включит область, свет останется 100% текущего времени удержания
свет до 100% яркости. яркость в течение времени удержания. истекло, свет ВЫКЛ.

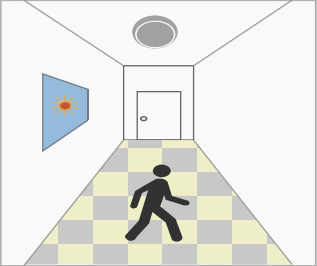

3. Демонстрация функций — управление яркостью/функция коридора:

Приложение:

Примечания пользователя:

1. Микроволны могут проникать через стены или стекло толщиной менее 20 см и ослабевать, если толщина стен превышает 20 см.
2. Напряжение драйвера должно быть стабильным и колебаться в пределах 10%.
3. Зона обнаружения будет зависеть от скорости движения, высоты установки и объема движения.
4. Проводите испытания в солнечные дни без абажура, что повлияет на измеренное значение освещенности.

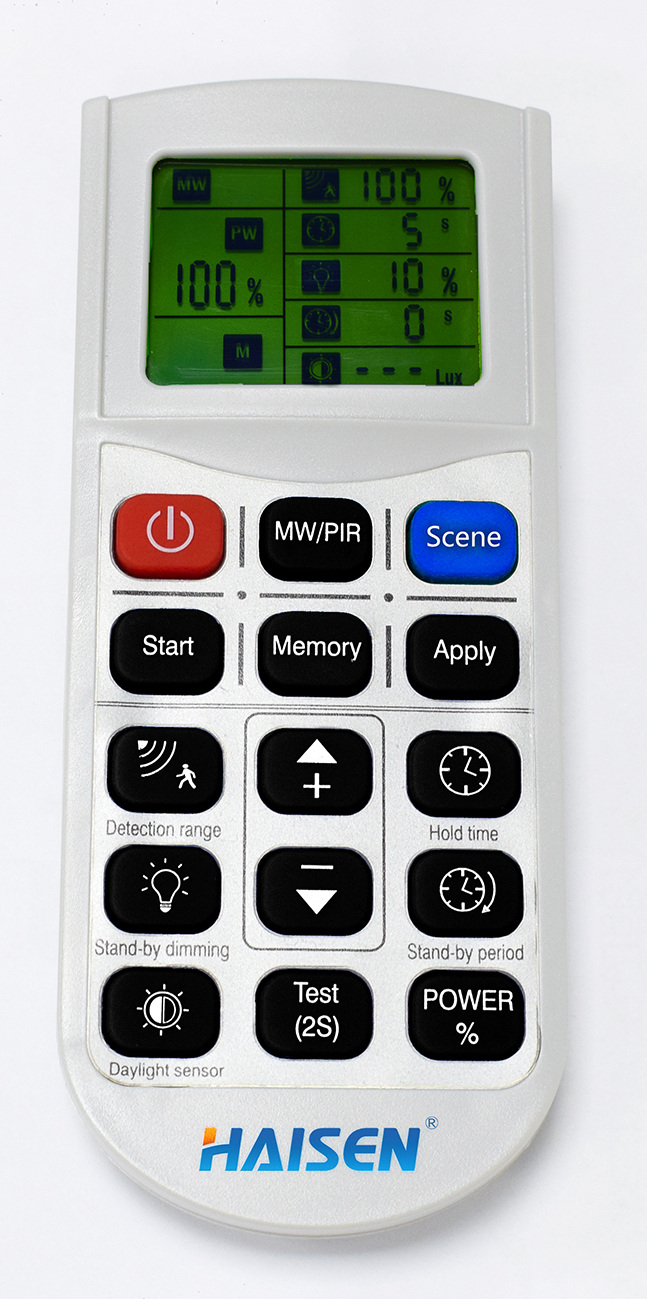

Режим памяти и применения

1. Нажмите кнопку «ВКЛ/ВЫКЛ», чтобы включить или выключить свет.

2. Чтобы сбросить параметры, выполните следующие действия:

Шаг 1 — Нажмите кнопку ВКЛ, чтобы включить свет, если он был выключен вначале.

Шаг 2 - Нажмите кнопку «Старт» для настройки датчика скважины.

Шаг 3 - Нажмите кнопку «Диапазон обнаружения», «Время удержания», «Уровень затемнения в режиме ожидания»,

Период ожидания и порог дневного света последовательно один за другим (нажмите «+/-» для установить параметры).

Шаг 5 – Нажмите «Память», чтобы запомнить настройки.

Примечание: Интервал настройки каждого параметра должен контролироваться в пределах 30 с.

Режим изолированной настройки

1. Нажмите кнопку «ВКЛ/ВЫКЛ», чтобы включить или выключить свет. Нажмите кнопку «Сцена», и пульт дистанционного управления... активировать настройки, которые были сохранены последними или оставить на уровне заводских настроек по умолчанию.

2. Чтобы сбросить параметры, выполните следующие действия:

Шаг 1 — Нажмите кнопку ВКЛ, чтобы включить свет, если он был выключен вначале.

Шаг 2. Нажмите любую кнопку «Сцена», «Тест» и «Применить», чтобы начать обнаружение датчика. режим.

Шаг 3 - Нажмите кнопку «Диапазон обнаружения», «Время удержания», «Уровень затемнения в режиме ожидания», Период ожидания и порог дневного света следуют один за другим последовательно.

3. Для программирования других светильников в массиве, имеющих аналогичные датчики, на те же программа.

Шаг 1. Нажмите кнопку «ВКЛ» на втором датчике.

Шаг 2 — Нажмите «Применить»

Примечания:

1. Настройки будут сохранены автоматически и останутся до тех пор, пока вы снова не нажмете кнопку сброса.

2. При настройке каждого параметра свет будет мерцать.

3. Значок будет мигать при настройке соответствующего параметра.
