Микроволновый датчик движения со стержневой антенной, DIP-переключателем и функцией включения/выключения, компактный размер

DIP-переключатель на передней стержневой антенне с функцией включения/выключения микроволнового датчика движения

Функции:

1. Автоматическое включение/выключение управления при обнаружении движения.

2. Функция дневного света, которая обеспечивает выключение света при достаточной яркости даже при обнаружении движения.

3. Опциональная дальность обнаружения, время удержания и порог дневного света.

4. Настройка DIP-переключателя на передней панели.

5. Компактный размер подложки, подходящий для фонаря Tri-Proof.

6. Для облегчения установки выполните входную и выходную петлю.

7. IP 20 с гарантией 5 лет.

8. Сертификат RoHS/SAA/CE.

Описание продукта

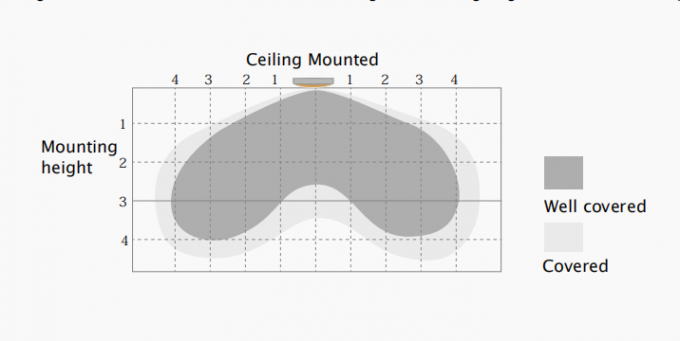

Диапазон обнаружения

Эта цифра указывает максимальное расстояние на самой высокой высоте установки при чувствительности 100%.

Типичная высота установки 2,5-4м.

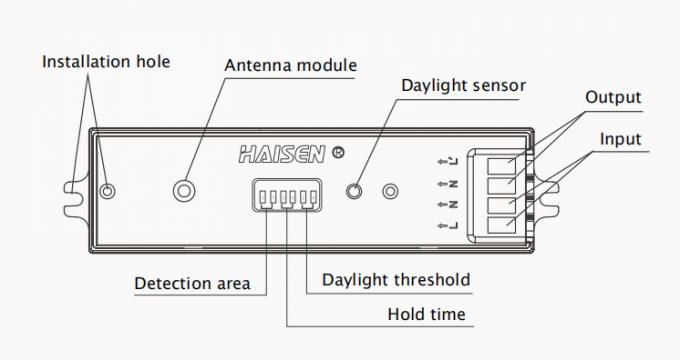

Механическая структура

С шестью полюсами DIP-переключателей для настройки всех параметров.

С четырьмя полюсами для легкого подключения к светодиодному драйверу и блоку питания.

4-полюсный вставной зажимной терминал (L,N,N,L') для Кабель 1,5 мм².

Благодаря двум монтажным отверстиям, конечный пользователь легко крепит его к осветительному прибору.

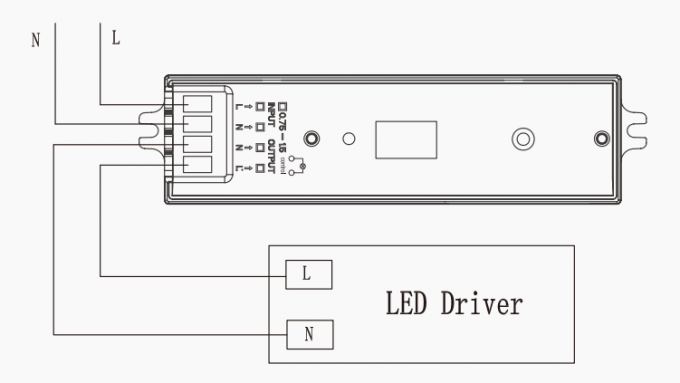

Схема электропроводки

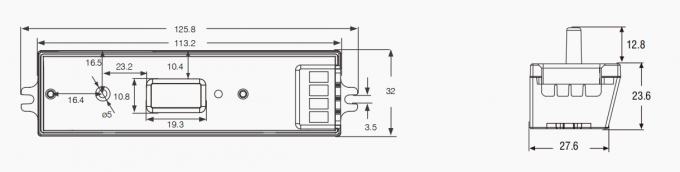

Размеры (мм)

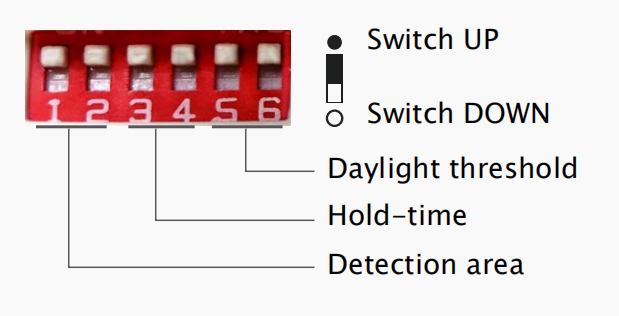

Настройка DIP-переключателя

Зона обнаружения:

В этой области движение будет обнаружено и датчик сможет сработать, 100%-ная область обнаружения известна как сильная чувствительность.

Время удержания:

Период сохранения яркости света 100% после того, как движущиеся объекты покидают зону обнаружения.

Порог дневного света:

Определение яркости окружающего освещения: датчик сработает только в том случае, если яркость окружающего освещения ниже заданного значения в люксах; если установлено значение «отключено», датчик срабатывает каждый раз при обнаружении движения независимо от яркости окружающего освещения.

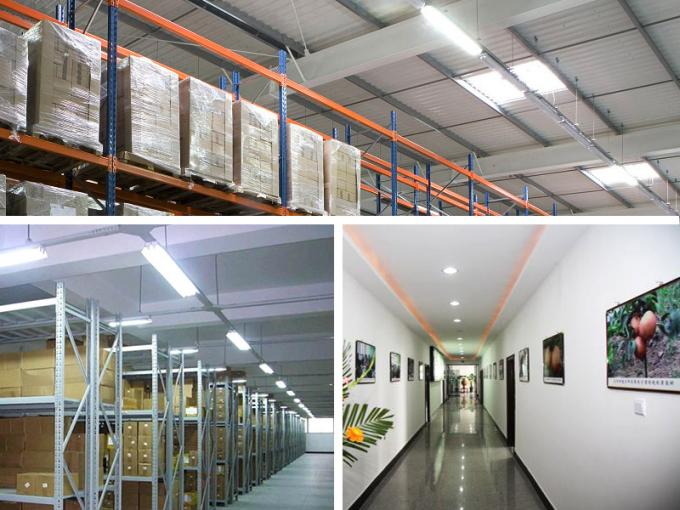

Демонстрация приложения

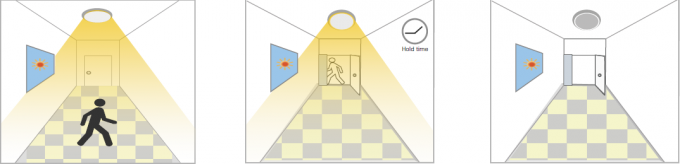

1. Функция автоматического включения/выключения:

Включается при обнаружении движения и выключается после ухода людей ночью. Применение: коридоры, лестницы.
Порог дневного света установлен на «2люкс, 10люкс, 50люкс».

При достаточном дневном свете, При недостаточном дневном свете, После последнего обнаружения и
даже при обнаружении движения, при обнаружении движения загорается индикатор. текущее время удержания
свет остается выключенным. истекло, свет выключен.

2. Нет функции дневного света
Порог дневного света установлен на «Отключить».
Свет включается при обнаружении движения, после того как люди уходят, свет выключается по истечении времени ожидания.
Область применения: Темные места, такие как подвальные парковки, подземные переходы.

При обнаружении движения, После того, как люди покидают зону обнаружения После последнего обнаружения и
датчик включит область, свет останется 100% текущего времени удержания
свет до 100% яркости. яркость в течение времени удержания. истекло, свет ВЫКЛ.

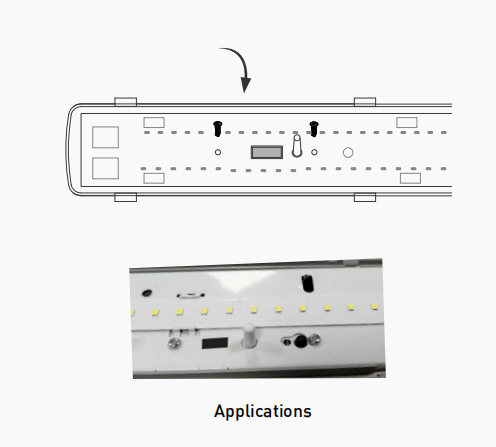

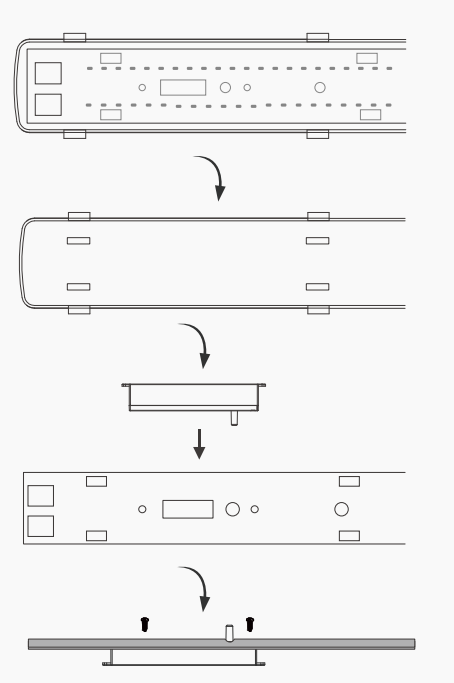

Способ установки:

Примечания пользователя:

1. Микроволны могут проникать через стены или стекло толщиной менее 20 см и ослабевать, если толщина стен превышает 20 см.
2. Напряжение драйвера должно быть стабильным и колебаться в пределах 10%.
3. Зона обнаружения будет зависеть от скорости движения, высоты установки и объема движения.
4. Проводите испытания в солнечные дни без абажура, что повлияет на измеренное значение освещенности.

Приложение:
