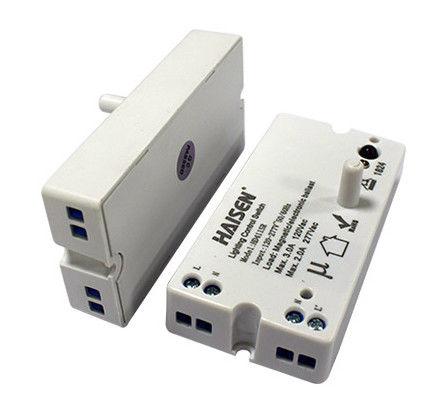

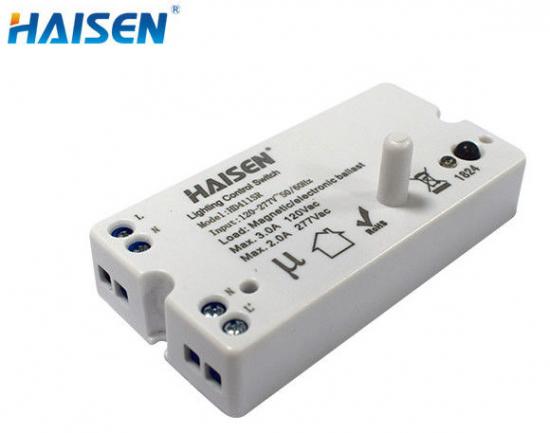

HD411SR- Микроволновый датчик движения с функцией включения/выключения с классом защиты IP20 и стержневой антенной для встроенной установки, макс. дальность 14 м x высота 4 м, рабочее напряжение 120–277 В переменного тока для панельного светильника/потолочного светильника/трехслойного светильника.

Функции:

• Настройка пульта дистанционного управления HD411SR.
• Датчик включения/выключения для автоматического управления светодиодной подсветкой
• Размер стержневой антенны 76,9*39,9*27,7 мм.
• Конструкция с петлями для входа и выхода упрощает установку.
• Зону обнаружения, время удержания и датчик дневного света можно выбрать с помощью пульта дистанционного управления.
• Высокочастотная микроволна 5,8 ГГц.
• 4-полюсная запрессованная клемма (L, N, N, L′), простая сборка.

Подробное описание продукта

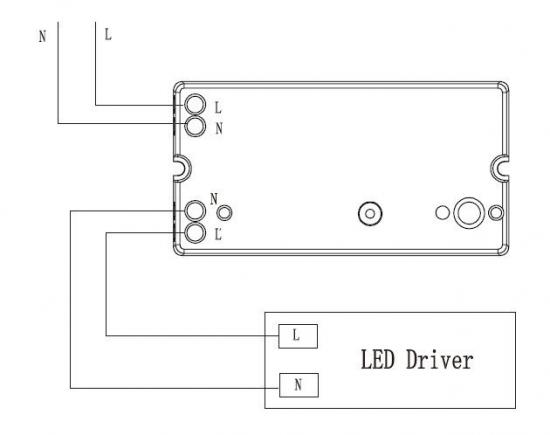

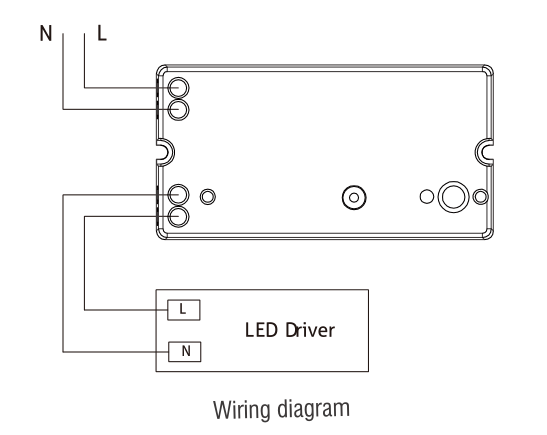

Схема электропроводки

4-полюсная запрессованная клемма (L, N, N, L′), простая сборка.

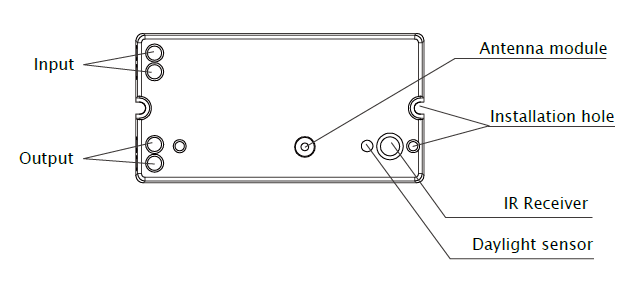

Механическая структура (мм)

Со стержневым антенным модулем, легко устанавливаемым внутри осветительного прибора;

Благодаря имеющемуся монтажному отверстию, легко крепится к осветительному щиту;

С ИК-приемником его можно настроить с помощью нашего общего пульта дистанционного управления ВКЛ/ВЫКЛ;

Благодаря датчику освещенности HD411SR имеет не только функцию обнаружения движения, но и функцию обнаружения дневного света.

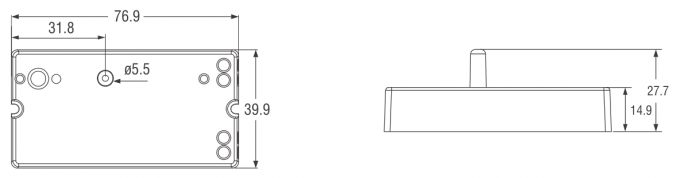

Размеры(мм):

Благодаря более тонкой конструкции его можно закрепить внутри потолочного светильника/панельного светильника.

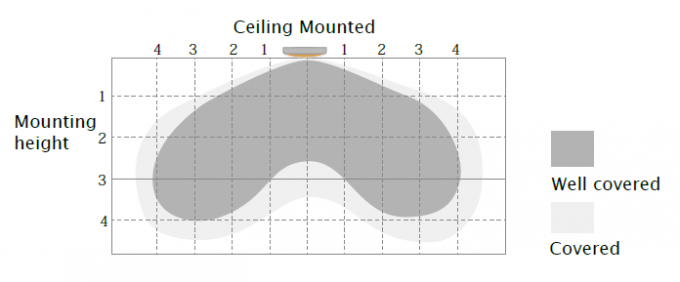

Зона обнаружения

При использовании модуля стержневой антенны будет слепая зона обнаружения прямо под центром света.

Лучше крепить на потолок, а не на стену.

Типичная высота установки 2,5-4 м
Эта цифра указывает максимальное расстояние на самой высокой высоте установки при чувствительности 100%.

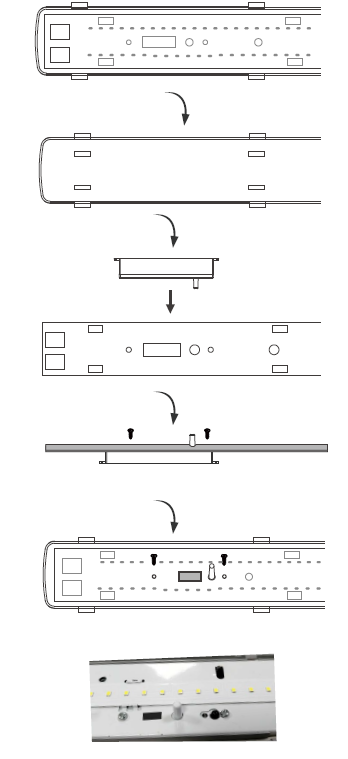

Метод установки

Благодаря более тонкой конструкции и модулю стержневой антенны его можно легко установить внутри множества различных конструкций осветительных приборов, для чего потребуется лишь очень маленькое отверстие.

Демонстрация приложения

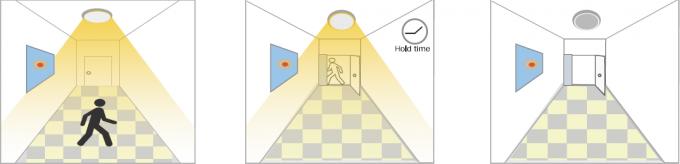

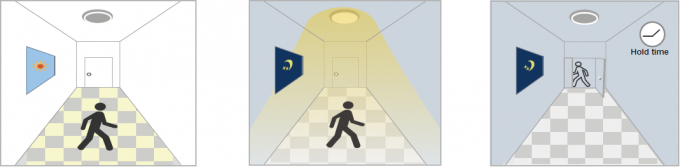

1. Функция автоматического включения/выключения

Включается при обнаружении движения и выключается после ухода людей ночью. Применение: коридоры, лестницы.

При достаточном дневном свете, При недостаточном дневном свете, После последнего обнаружения
даже когда движение при обнаружении движения и удержании настоящего
обнаружен, свет остается свет горит. время истекло, свет выключен.
ВЫКЛЮЧЕННЫЙ.

2. Нет функции дневного света

Порог дневного света установлен на «Отключить».
Свет включается при обнаружении движения, после того как люди уходят, свет выключается по истечении времени удержания.
Область применения: Темные места, такие как подвальные парковки, подземные переходы.

Когда движение происходит После того, как люди покидают После последнего обнаружения
обнаружен, датчик будет область обнаружения, свет и текущее удержание
включить свет, чтобы остается 100% яркости по истечении времени, свет ВЫКЛ.
100% яркость. в течение времени выдержки.

Среда приложений

1. Подходит для установки внутри помещений, чтобы избежать ложных срабатываний из-за внешних факторов, таких как дождь, ветер или качание деревьев.
2. Нельзя устанавливать в месте, где имеются все четыре металлических навеса и небольшое пространство (например, крыша из оцинкованного железа).
3. Необходимо обеспечить надлежащий монтаж, чтобы исключить ложное срабатывание, вызванное дрожанием самой лампы.
4. Не допускается установка рядом с крупными работающими машинами, такими как вентиляторы/потолочные вентиляторы, во избежание ложных срабатываний, вызванных вибрацией машины.

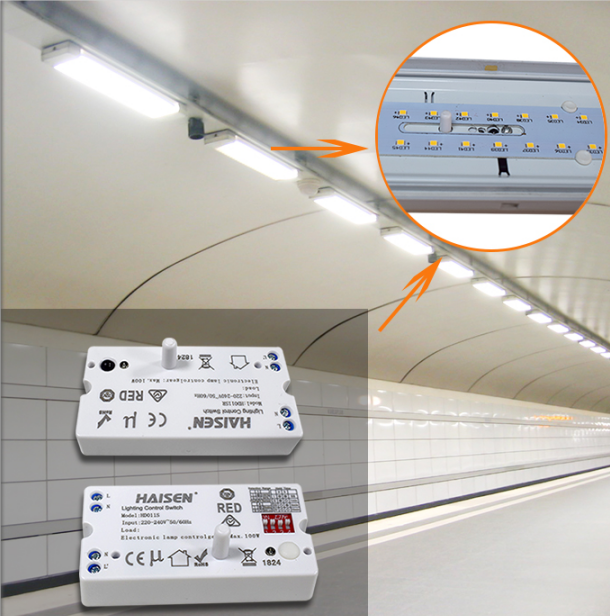

Дело о применении
