Вход постоянного тока, компактный размер, простота установки, функция регулировки яркости, датчик движения

Компактный размер входного постоянного тока, простой в установке, датчик с функцией диммирования

Связаться с нами

Компактный размер входного постоянного тока, простой в установке, датчик с функцией диммирования

Характеристики датчика:

1. Выход: 5 В ШИМ (градиент)

2. На частоте 5,835 ГГц-5,875 ГГц нет помех для интернета 5G.

3. Максимальный диаметр обнаружения 10 м при максимальной высоте установки 4,5 м.

5. Все данные проверены при скорости движения 0,5~1 м/с.

5. Суперкомпактный размер 46*24,4*14,5 мм , подходит для всех видов светодиодного освещения

6. 10 уровней регулировки яркости (по 10% на каждое нажатие)

Описание продукта Датчик:

Метод контроля	Вкл/выкл / 5 В ШИМ (градиент)
Частота микроволн	5,835 ГГц-5,875 ГГц
Рабочее напряжение	7-12 В постоянного тока
Резервное питание	≤0,5 Вт
Упаковка	Пузырчатая упаковка, картонные отделения
Рабочий ток	<30 мА±5%
Мощность микроволн	<0,3 мВт
степень защиты IP	ИП 20
Рабочая температура	-20°С~+60°С
Гарантия	5 лет

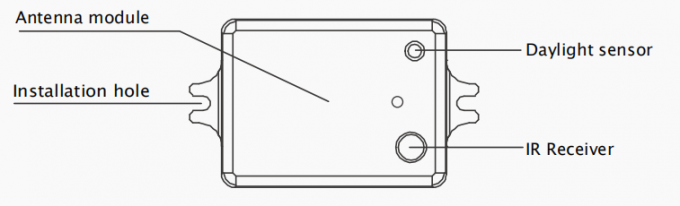

Механическая структура Датчик движения:

Зона обнаружения	Очень близко/Близко/Средне/Далеко
Время удержания	ВЫКЛ/30с/10мин/30мин
Порог дневного света	ВЫКЛ./Пасмурно/Сумерки/Ночь
Период ожидания	ВЫКЛ/30с/10мин/30мин
Уровень затемнения в режиме ожидания	Примечания: Уровень затемнения в режиме ожидания по умолчанию равен половине яркости от времени удержания. Свет постепенно затемняется до полного выключения.

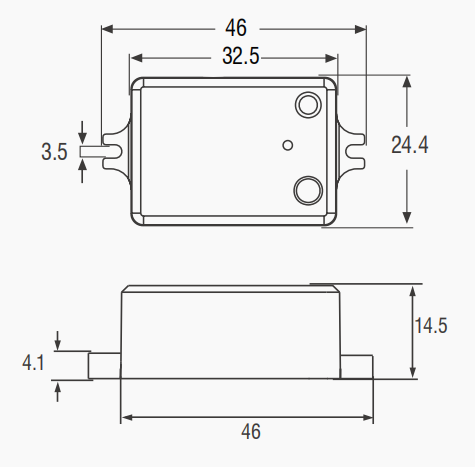

Габаритный чертеж (единица измерения: мм) Датчик движения:

Компактный размер, подходящий для всех типов ламп.

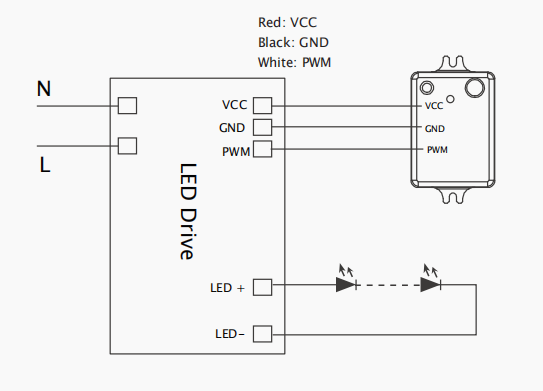

Схема подключения датчика движения:

Метод контроля	Вкл/выкл / 5 В ШИМ (градиент)
Частота микроволн	5,835 ГГц-5,875 ГГц
Рабочее напряжение	7-12 В постоянного тока
Цвет провода	Красный:VCC, черный:GND, белый:PWM

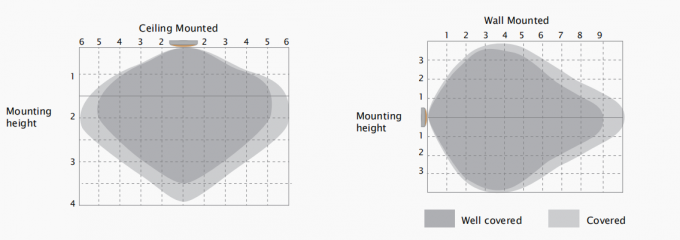

Зона обнаружения Датчик движения:

Типичная высота установки 2-3 м

Эта цифра указывает максимальное расстояние на самой высокой высоте установки при чувствительности 100%.

Высота установки	Макс. 4,5 м/14,76 (крепление на потолке)
Диапазон обнаружения	Макс.ø10 м/32,8 фута (при потолочном креплении)
Угол обнаружения	30°~150°
Обнаружение движения	0,5~1,5 м/с

Установка датчика движения постоянного тока:

3-контактный разъем, вилка и штекер, очень просты в установке и использовании конечным потребителем.

Меры предосторожности при установке датчика движения	1. Микроволновый датчик можно установить в любую лампу, кроме той, которая имеет полностью металлический корпус.
	2. Обнаруживаемая поверхность не может быть экранирована металлическими предметами.
	3. Убедитесь, что микроволновый модуль полностью открыт снаружи.
	4. Поверхность обнаружения сенсорного модуля должна быть установлена лицом к зоне обнаружения.
	5. Следует располагать на достаточном расстоянии от водителя, чтобы избежать создания помех и мигания ламп.
	6. Электропроводка должна строго соответствовать схеме электропроводки, чтобы исключить короткое замыкание.
