Датчик движения постоянного тока с регулируемой яркостью, длина провода 60 мм, 10,5–15 В, компактный размер

Связаться с нами

Длина провода 60 мм, вход постоянного тока 10,5–15 В, компактный датчик движения постоянного тока с регулировкой яркости

Характеристики датчика:

1. Выход: датчик затемнения 0-10 В. Рабочий ток < 30 мА.

2. Угол обнаружения 360° при потолочном монтаже;

3. Варианты узкой/широкой зоны обнаружения;

5. Рабочая температура -40~80℃ для поддержки различных условий окружающей среды;

5. Размер сенсора 66*20,5*12,1 мм

6. С разъёмом для облегчения подключения к светодиодному драйверу. Экономьте время.

Описание продукта Датчик:

Гарантия	5 лет
Резервное питание	≤0,5 Вт
Рабочий ток	<30 мА±5%
Метод контроля	DIM/1-10V / дистанционное управление
Частота микроволн	5,8 ГГц±75 МГц
Рабочее напряжение	10,5–15 В постоянного тока (ток питания > 50 мА)
Мощность микроволн	<0,3 мВт
степень защиты IP	ИП 20
Рабочая температура	-40°С~+80°С

Механическая структура Датчик движения:

Зона обнаружения	Узкий/Широкий
Время удержания	30с/1мин/2мин/5мин
Порог дневного света	50 Люкс/Отключить
Период ожидания	0с/1мин/5мин/∞
Уровень затемнения в режиме ожидания	10%/30%

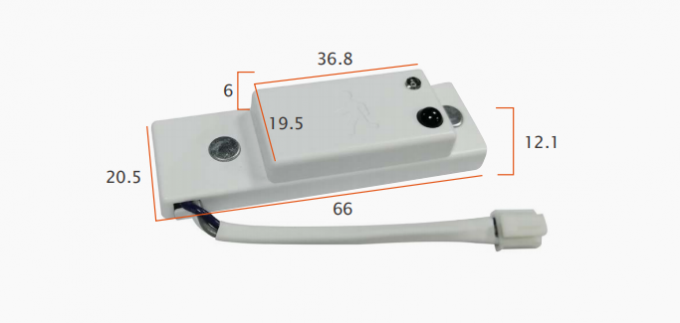

Габаритный чертеж (единица измерения: мм) Датчик движения:

Компактный размер, подходящий для всех типов ламп.

Схема подключения датчика движения:

Метод контроля	Вкл./выкл./регулировка яркости 1–10 В/дистанционное управление
Частота микроволн	5,8 ГГц±75 МГц
Рабочее напряжение	10,5–15 В постоянного тока (ток питания > 50 мА)

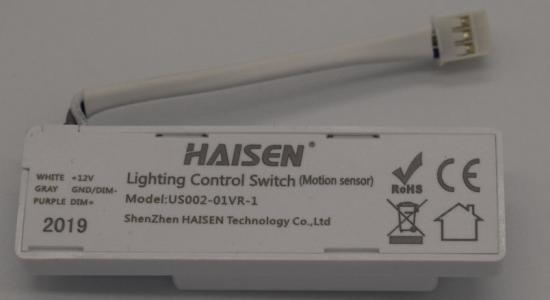

Цвет провода	Белый: 12 В, Фиолетовый: Dim+, Серый: Dim-

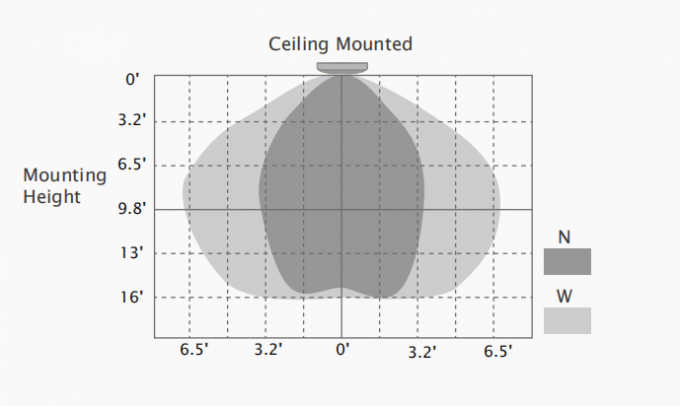

Зона обнаружения Датчик движения:

Эта цифра указывает максимальное расстояние на самой высокой высоте установки при чувствительности 100%.

Высота установки	4,8 м/15,74 фута (крепление на потолке)
Диапазон обнаружения	Ш: +/-5' Радиус; С: +/-2,5' (крепление на потолке)
Угол обнаружения	360° (крепление на потолке); <150° (крепление на стене)
Обнаружение движения	0,5~1,5 м/с

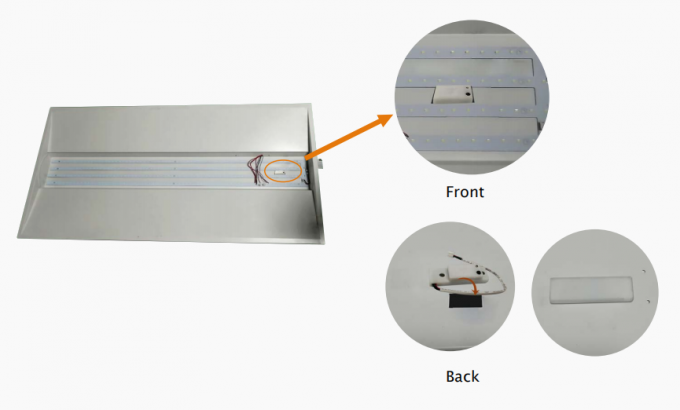

Установка датчика движения постоянного тока:

3-контактный разъем, вилка и штекер, очень просты в установке и использовании конечным потребителем.

Меры предосторожности при установке датчика движения	1. Микроволновый датчик можно установить в любую лампу, кроме той, которая имеет полностью металлический корпус.
	2. Обнаруживаемая поверхность не может быть экранирована металлическими предметами.
	3. Убедитесь, что микроволновый модуль полностью открыт снаружи.
	4. Поверхность обнаружения сенсорного модуля должна быть установлена лицом к зоне обнаружения.
	5. Следует располагать на достаточном расстоянии от водителя, чтобы избежать создания помех и мигания ламп.
	6. Электропроводка должна строго соответствовать схеме электропроводки, чтобы исключить короткое замыкание.
