Датчик движения Zhaga Book 18 с функцией приоритета дневного света и микроволновой регулировкой яркости

Бренд:
HAISEN
Пункт №.:
HD06VCRH 7B
Порядок (MOQ):
100PCS
Оплата:
L/C, T/T, Western Union
Происхождение продукта:
China

Связаться с нами

Деталь продукта

Датчик движения Zhaga Book 18 с функцией приоритета дневного света и микроволновой регулировкой яркости

Функции:

1. Вход 12 В постоянного тока, регулировка яркости 1–10 В.

2. Функция приоритета дневного света.

3. Дополнительный диапазон обнаружения, время удержания, дневной свет порог, период ожидания и уровень затемнения в режиме ожидания.

4. Дистанционное управление

5. Гарантия 5 лет.

Технические данные:

Вход	Напряжение	10,5–15 В постоянного тока (требуемый ток >30 мА)
Вход	Потребление в режиме ожидания	<30 мА (потребляемая мощность)
Выход	Дим выход	DIM 1-10В
Функция приоритета дневного света	Зона обнаружения: 120 Люкс/80 Люкс/50 Люкс/30 Люкс
	Период ожидания:+∞
	Уровень затемнения в режиме ожидания: 10%/20%/30%
Параметры датчика	Зона обнаружения	25%/50%/75%/100%
	Время удержания	5с/30с/1мин/3мин/5мин/10мин/20мин/30мин
	Порог дневного света	2 люкс/10 люкс/30 люкс/50 люкс/80 люкс/120 люкс/200 люкс/250 люкс/ 300 люкс/350 люкс/400 люкс/Отключить
	Период ожидания	0 с/10 с/30 с/1 мин/5 мин/10 мин/30 мин/+∞
	Уровень затемнения в режиме ожидания	10%/20%/30%/50%
	Частота микроволн	5,8 ГГц±75 МГц
	Мощность микроволн	<0,3 мВт
	Высота монтажа	≤12 м/39,36 фута (крепление на потолке)
	Диапазон обнаружения	Макс. ø16 м/52,49 фута (крепление на потолке)
	Обнаружение движения	0,5~1 м/с
Другие	Температура	-20°С~+60°С
	Степень защиты IP	IP 65
	Гарантия	5 лет
Замечание	Заводские настройки по умолчанию: Зона обнаружения 100%/Время удержания 5 с/Порог дневного света отключен/ Период ожидания 0 с/Уровень затемнения в режиме ожидания 10%.

Управление ВКЛ/ВЫКЛ Зона обнаружения Время удержания датчика дневного света

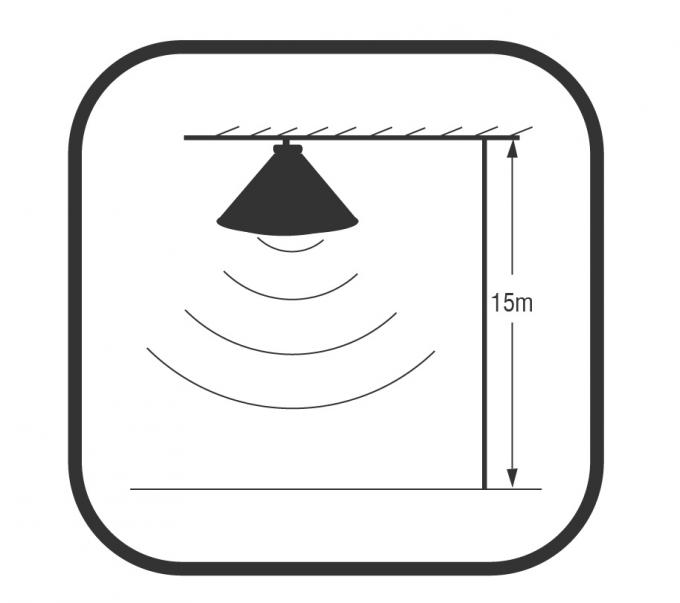

Период ожидания Уровень диммирования в режиме ожидания Пульт дистанционного управления Гарантия 5 лет Высокий пролет 10/15 м

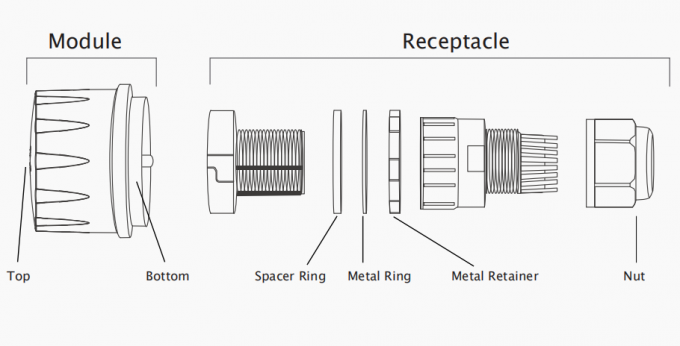

Механический:

Весь продукт состоит из семи частей, как показано на рисунке.

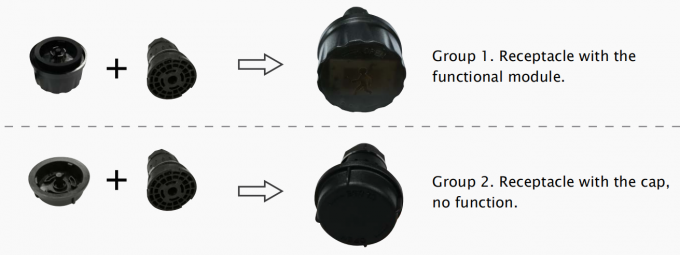

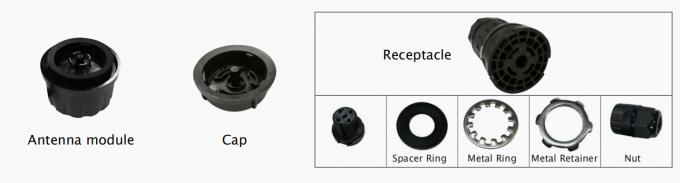

Компоненты:

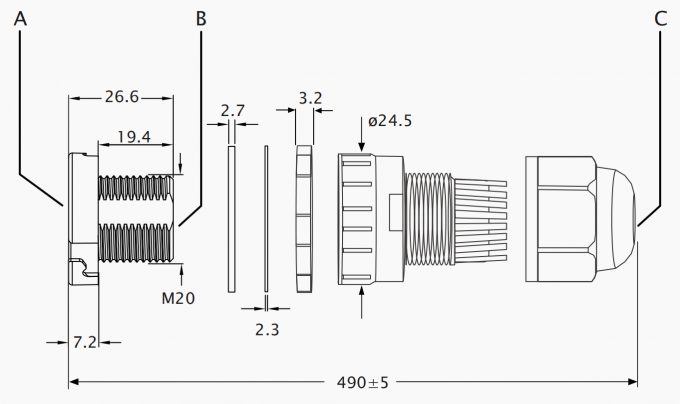

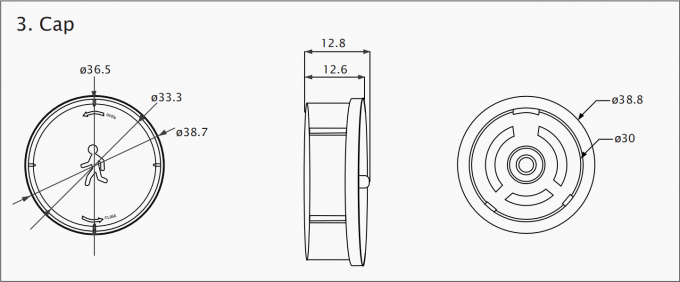

Размер:

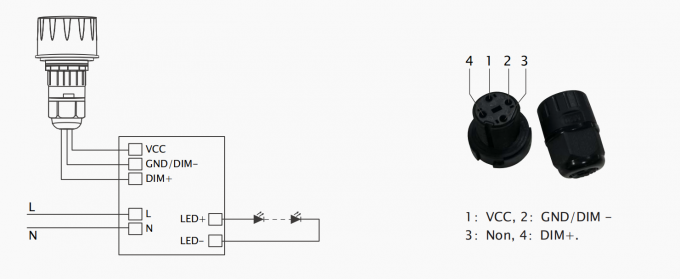

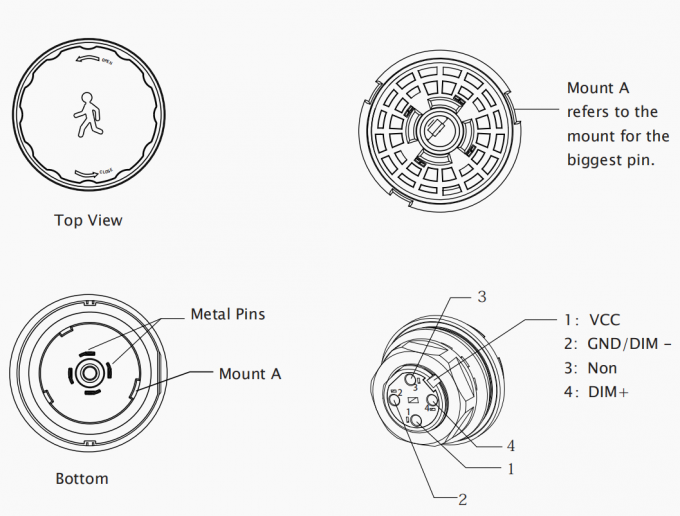

Схема электропроводки:

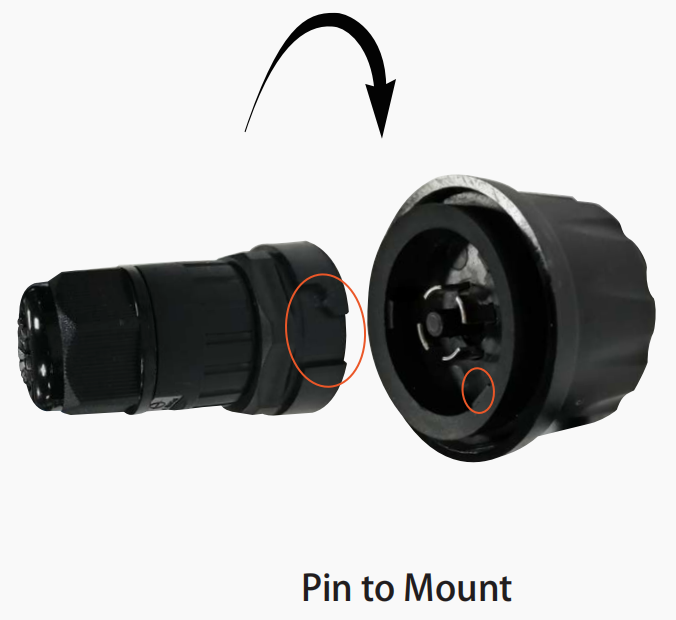

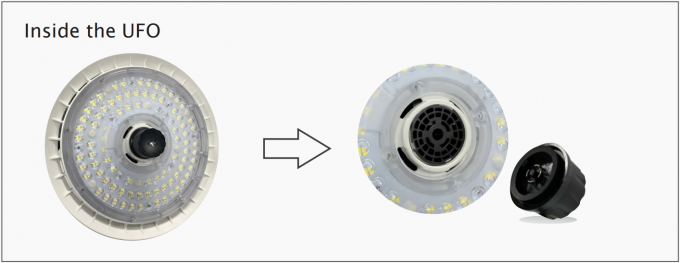

Установка:

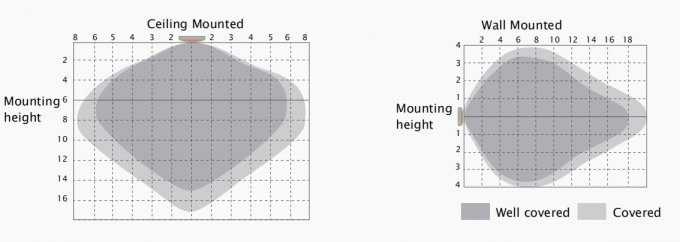

Зона обнаружения:

Типичная высота установки 8-12м.

Эта цифра указывает максимальное расстояние на самой высокой высоте установки при чувствительности 100%.

Приоритет дневного света:

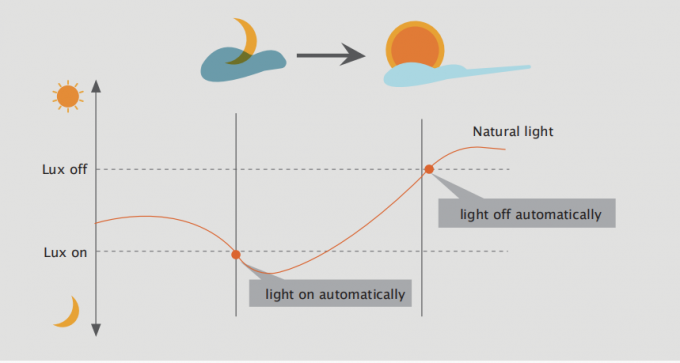

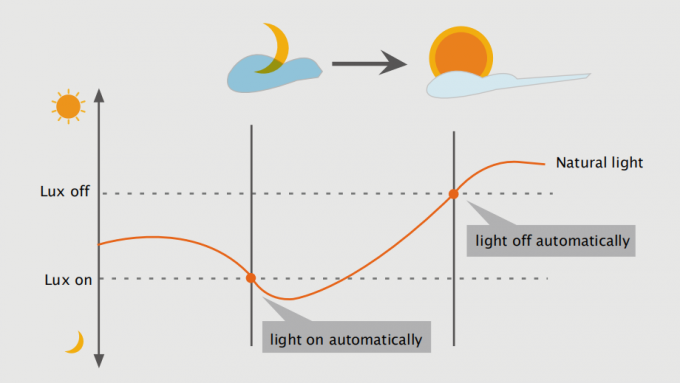

Датчик заката/рассвета:

Технология Dual-PD обеспечивает полностью автоматический датчик сумерек/рассвета, который может определить

разница между естественным освещением и светодиодным освещением, чтобы гарантировать отключение света при необходимости.

Условие приоритета дневного света:

1. Порог дневного света составляет 30Лк/50Лк/80Лк/120Лк;

2. Период ожидания составляет +∞ ；

3. Уровень затемнения в режиме ожидания составляет 10%/20%/30%.

Применение____Приоритет дневного света:

Порог дневного света составляет 30Лк/50Лк/80Лк/120Лк;

Период ожидания +∞; Уровень затемнения в режиме ожидания составляет 10%/20%/30%.

Автоматически загорается при недостаточном освещении. Свет тускнеет в режиме ожидания. Свет выключается при освещении окружающей среды.

на при яркости окружающей среды, уровень, если уровень люкса без движения выше, чем

Яркость уменьшается до 100% обнаружен после заданное количество люкс.

чем заданный уровень люкс. при обнаружении движения. время удержания.

Применение дневного сбора урожая:

1. Функция автоматического включения/выключения:

Порог дневного света составляет 2Лк/10Лк/30Лк/50Лк/80Лк/120Лк/200Лк/250Лк/300Лк/350Лк/400Лк；

Время ожидания: 0 с. Свет включается при обнаружении движения и выключается после ухода людей ночью. Применение: коридор, лестница.

При достаточном дневном свете, При недостаточном дневном свете, После последнего обнаружения

даже когда движение обнаружено, и настоящее время удержания

обнаружен, свет, свет горит. прошедший, свет ВЫКЛЮЧЕННЫЙ.

остается выключенным.

2.Отсутствует функция дневного света

Порог дневного света установлен на «Отключено»; Период ожидания установлен на 0 с/10 с/30 с/1 мин/5 мин/10 мин/30 мин.

Свет включается при обнаружении движения, после того, как люди уходят, свет выключается по истечении периода ожидания.

Период ожидания установлен на +∞, свет всегда будет включен.

Когда движение происходит После того, как люди покидают После последнего обнаружения и

обнаружено, датчик обнаружение область, свет текущее время удержания истекло,

включу остатки 100% Яркость света ВЫКЛ.

свет к 100% в течение времени ожидания.

яркость.

3. Демонстрация функций — управление яркостью/функция коридора

Порог дневного света составляет 2Лк/10Лк/30Лк/50Лк/80Лк/120Лк/200Лк/250Лк/300Лк/350Лк/400Лк;

Период ожидания составляет 0 с/10 с/30 с/1 мин/5 мин/10 мин/30 мин.

Включается при обнаружении движения и выключается после ухода людей ночью. Применение: коридоры, лестницы.

При достаточном При недостаточном После последнего обнаружения, после режима ожидания

дневной свет,даже когда дневной свет, когда то свет будет период, свет ВЫКЛ.

обнаружено движение, обнаружено движение, яркость снижена

свет остается выключенным. свет горит. в режим ожидания

затемнение уровень (10%,

20%, 30% или 50%)

после времени выдержки.

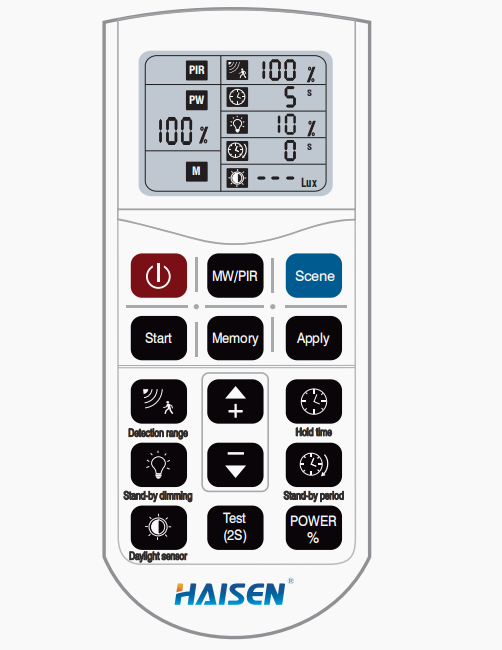

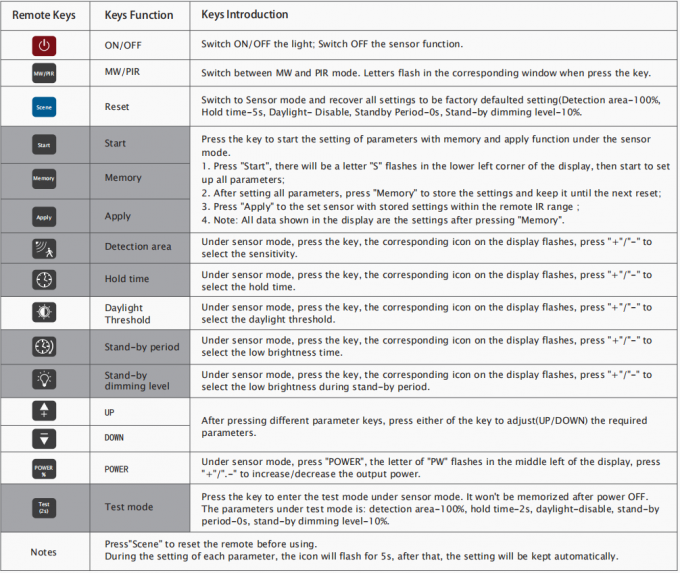

Описание функций клавиш пульта дистанционного управления HD05R

Процедура дистанционного управления HD05R

1. Настройки микроволнового датчика движения — один датчик

① Шаг 1. Нажмите кнопку «ВКЛ/ВЫКЛ», чтобы включить свет.
② Шаг 2. Нажмите кнопку «Сцена», чтобы сбросить настройки пульта и переключиться в режим датчика.
③ Шаг 3. Нажмите соответствующие клавиши, чтобы задать область обнаружения, время удержания, порог дневного света, период ожидания и уровень затемнения в режиме ожидания.
«+»/«-» в течение 5 секунд, когда значок начнет мигать.
④ После этого все настройки будут автоматически сохранены до следующего сброса.

2. Пуск / Память / Применить - Применить к большему количеству датчиков

① Нажмите кнопку «ВКЛ/ВЫКЛ», чтобы включить свет.
② Нажмите «Сцена», чтобы войти в режим датчика. Затем нажмите «Старт», чтобы начать настройку, заданную пользователем.
③ Нажмите соответствующие клавиши, чтобы задать область обнаружения, время удержания, порог дневного света, период ожидания и уровень затемнения в режиме ожидания, нажимая «+»/«-».
в течение 5 секунд, когда значок начнет мигать.
④ Нажмите «Память», чтобы сохранить настройку.
⑤ Нажмите кнопку «Применить» для всех датчиков в пределах ИК-диапазона. При получении сигнала индикатор начнет быстро мигать. Это означает, что датчик настроен.
успешно.

3. Настройка выходной мощности

① Выход может быть установлен в двух режимах: режим датчика и режим «Всегда включено».

② В режиме «Всегда включено» нажмите «+»/«-», чтобы отрегулировать выходной сигнал в диапазоне от 10% до 100%.

③ В режиме датчика нажмите «Scene»-«Power», затем нажмите «+»/«-», чтобы отрегулировать выходной сигнал в диапазоне от 60% до 100%.

Примечание: В режиме датчика отображаемые на дисплее данные могут быть установлены в диапазоне от 10% до 100%, но яркость будет составлять минимум 60% и

больше не потускнеет.
