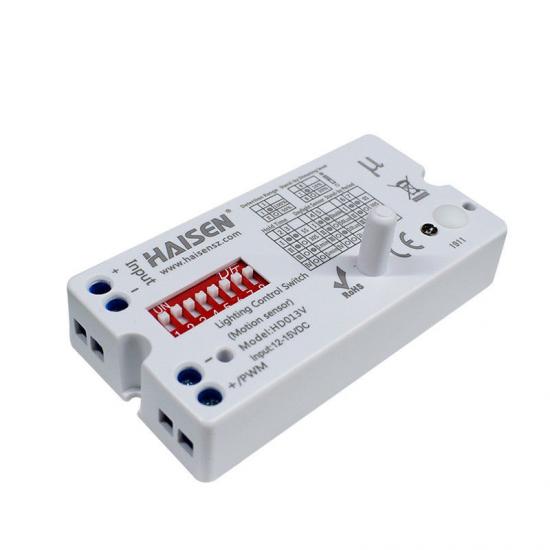

Датчик движения с ШИМ-регулировкой яркости 0-10 В постоянного тока DIP-переключатель для потолочного светильника Tri-proof

Бренд:
HIASEN
Пункт №.:
HD013V
Порядок (MOQ):
100pcs
Оплата:
L/C, T/T, Western Union
Происхождение продукта:
China

Связаться с нами

Деталь продукта

DIP-переключатель с функцией диммирования ШИМ 0-10 В для потолочного светильника Tri-proof

Характеристики датчика постоянного тока:

1. Потребляемая мощность в режиме ожидания ≤0,5 Вт

2. Адаптированная конструкция входа 12 В постоянного тока.

3. Благодаря постоянному напряжению питания от светодиодного драйвера, нет необходимости в дополнительном питании от сети.

4. Работает с 1-10 В светодиодным драйвером с регулировкой яркости для 2-ступенчатой функции диммирования.

5. Особенно подходит для светильников, чувствительных к цене.

6. Потребляемая мощность в режиме ожидания ≤0,5 Вт

7. 8 клавиш DIP-переключателя для установки времени удержания, уровня затемнения в режиме ожидания, периода ожидания

8. Антенна φ5,5 мм, требуется небольшое отверстие для установки антенны, не создает тени и не влияет на решетку световых шариков.

Ширина 9,39,9 мм идеально подходит для использования в качестве тройного защитного фонаря

10. Монтажная высота 2,5–4 м для применения на парковках и низкорамных складах.

11. Радиус обнаружения 2-5 м

12. Рабочая температура: -25~60℃

13. Лучше монтировать на потолок

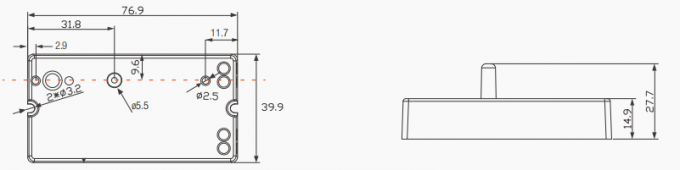

Размеры датчика постоянного тока:

Размер	ДШВ: 76,939,927,7 мм
Рабочая температура	-20°С~+55°С
Гарантия	5 лет
Настройка функции	По 8 переключателей
степень защиты IP	ИП 20

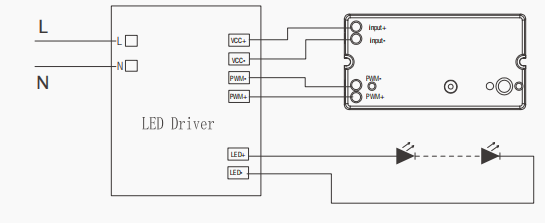

Схема подключения датчика постоянного тока:

Режим управления	ВКЛ/ВЫКЛ/диммирование (ШИМ)
Выход	5 В ШИМ
Резервное питание	≤0,5 Вт
Частота микроволн	5,8 ГГц±75 МГц
Мощность микроволн	<0,3 мВт
Рабочее напряжение	12-15 В постоянного тока
Входной ток	30 мА (макс.)

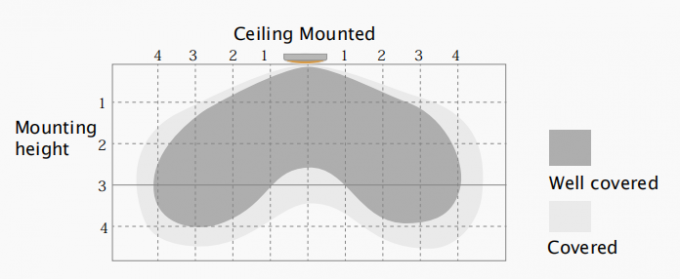

Зона обнаружения датчика постоянного тока:

Высота установки	2,5-4 м (потолочный)
Диапазон обнаружения	Радиус 4-8 м (крепление на потолке)
Угол обнаружения	≤150°(Без стекла)
Обнаружение движения	0,5~1,5 м/с

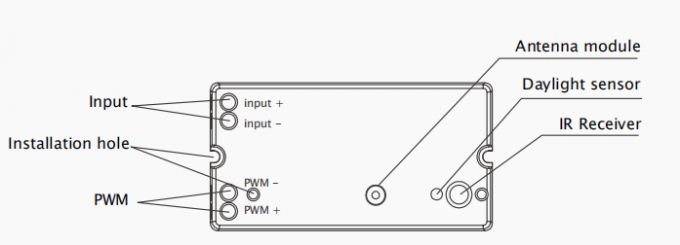

Механическая структура датчика постоянного тока:

Переключение режимов	ШИМ
Зона обнаружения	50%/100%
Режим настройки	DIP-переключатель
Время удержания	5с/30с/1мин/5мин
Порог дневного света	2 люкс/10 люкс/50 люкс/отключить
Период ожидания	0с/30с/5мин/+ ∞
Уровень затемнения в режиме ожидания	10%/30%

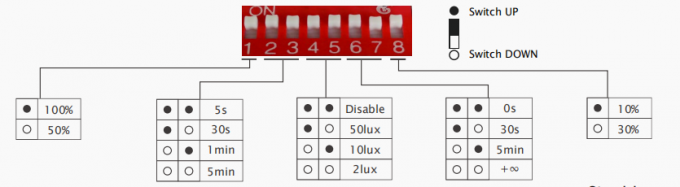

Настройка датчика постоянного тока:




Зона обнаружения(1)	В этой области будет обнаружено движение и сработает датчик. Зона обнаружения со 100% чувствительностью также известна как зона с высокой чувствительностью.
Время удержания(2,3)	Период сохранения яркости света 100% после того, как движущиеся объекты покидают зону зона обнаружения.
Порог дневного света (4,5)	Определение уровня освещенности окружающей среды. Датчик сработает только тогда, когда уровень освещенности окружающей среды ниже заданного значения в люксах. Если установлено значение «отключено», датчик срабатывает каждый раз при обнаружении движения независимо от уровня освещенности окружающей среды. яркость.
Период ожидания (6,7)	Период, в течение которого свет сохраняет низкую яркость перед полным выключением. Если установлено значение «∞», свет всегда будет поддерживать низкую яркость, если в помещении нет движения. область обнаружения и не выключается.
Уровень затемнения в режиме ожидания(8)	Определение низкой производительности в режиме ожидания.
