19 Вт светодиодный микроволновый датчик присутствия

Светодиодный драйвер 19 Вт с микроволновым датчиком, постоянный ток 0,3 А/0,35 А, потолочный светильник 14 м(Д)x6 м(В)

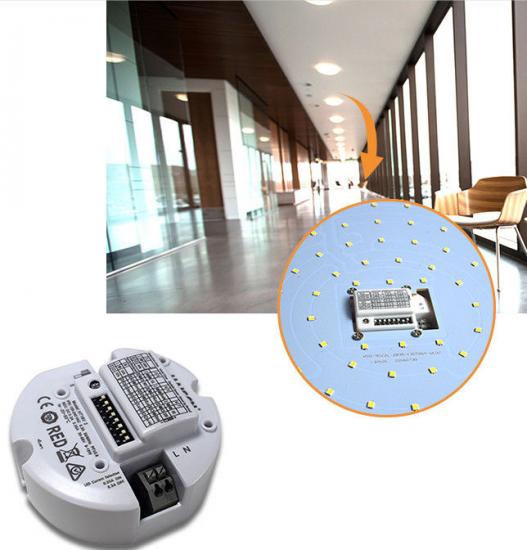

HT19V 2 — это светодиодный драйвер и микроволновый датчик «2 в 1» с выходным напряжением 30–54 В, диапазоном обнаружения и высотой 6 м (В) x 14 м (Г), функцией диммирования. Микроволновый датчик движения с выходной мощностью 12–19 Вт, подходит для потолочного освещения.

Функции:

1. Гарантия 3 года, IP20

2. Аномальная защита SCP: автоматическое восстановление, OVP, OCP, OTP

3. Трехуровневое управление выходом 1-10 В

4. Микроволновый датчик движения «Закат и рассвет»

5. Функция затемнения с яркостью в режиме ожидания 10%/20%/30%/50%

6. Постоянный ток с вариантами 0,3 А/0,35 А

7. Дальность обнаружения x высота 14 м x 6 м

8. Выходная мощность 19 Вт макс. при напряжении 30 В -54В

9. Эффективность 87%

10. Напряжение пустой нагрузки 63 В макс.

11. Стандарт ЭМС EN55015

Описание продукта

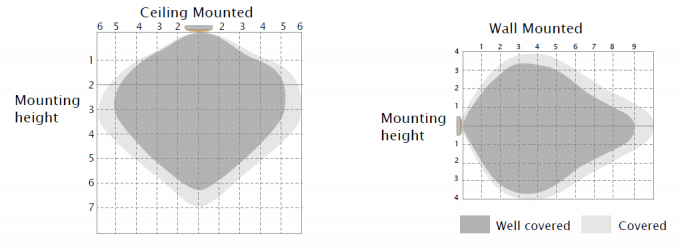

Диапазон обнаружения

Эта цифра указывает максимальное расстояние на самой высокой высоте установки при чувствительности 100%.

Типичная высота установки 2,5-6м.

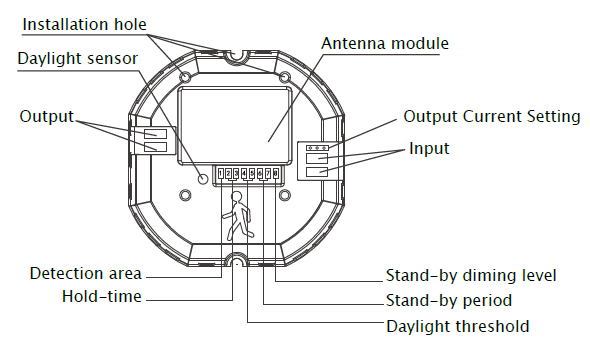

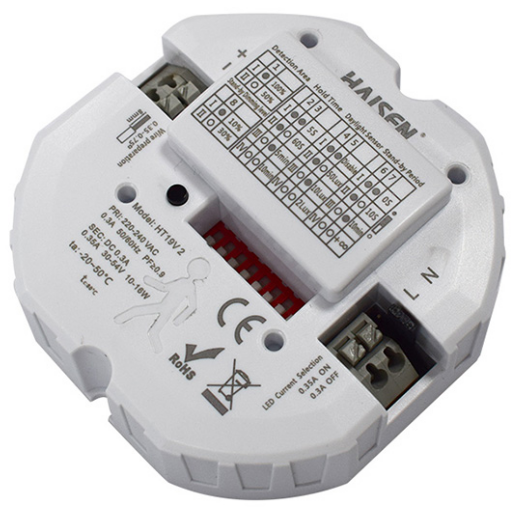

Механическая структура

С восемью полюсами DIP-переключателя для настройки всех параметров

С двумя полюсами DIP-переключателя для выбора разного выходного тока

Благодаря двум монтажным отверстиям, конечный пользователь легко крепит его к осветительному прибору.

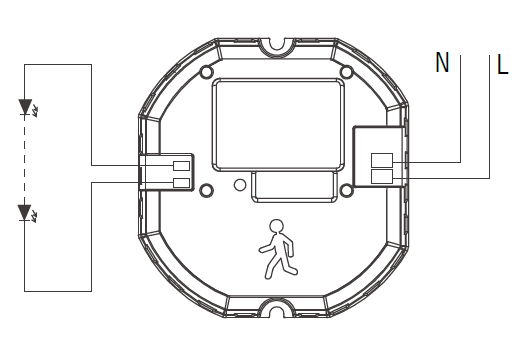

Схема электропроводки

Два полюса для подключения к источнику питания (220-240 В переменного тока)

Два полюса для подключения к светодиодной лампе

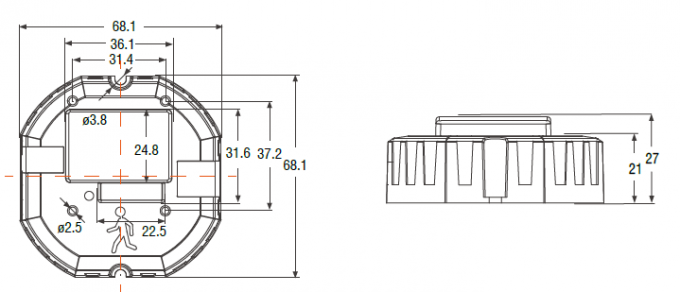

Размеры (мм)

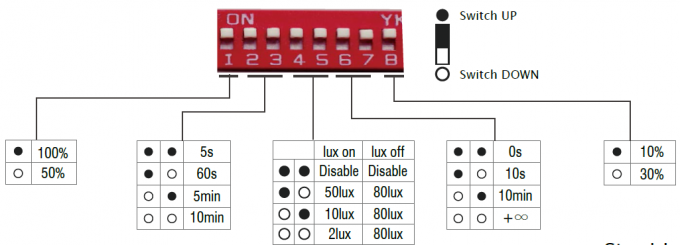

Настройка DIP-переключателя

Зона обнаружения Время удержания Порог дневного света Период ожидания Уровень затемнения в режиме ожидания

В этой области период определения света будет светить, сохраняя окружающую яркость; сохраняя низкую выходную мощность, низкая выходная мощность будет обнаружена только тогда, когда он находится в режиме ожидания.
и способен полностью срабатывать после перемещения объекта, если уровень освещенности ниже, чем в выключенном состоянии. При 100% зоне обнаружения датчика задана определённая освещённость, которая предварительно установлена на «∞», область обнаружения всегда будет работать; при низкой яркости — на сильной, задана «отключено», если нет движения в зоне обнаружения. Датчик работает в зоне обнаружения. каждый раз он обнаруживает и не выключается.

движение независимо от яркости окружающего освещения.

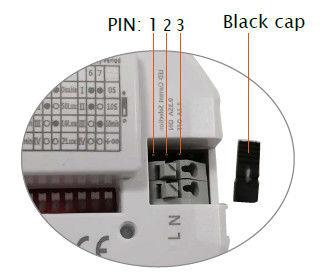

Настройка выходного тока

Установите ток на 350 мА, подключив черный колпачок к контактам 1 и 2, и 300 мА, подключив его к контактам 2 и 3.

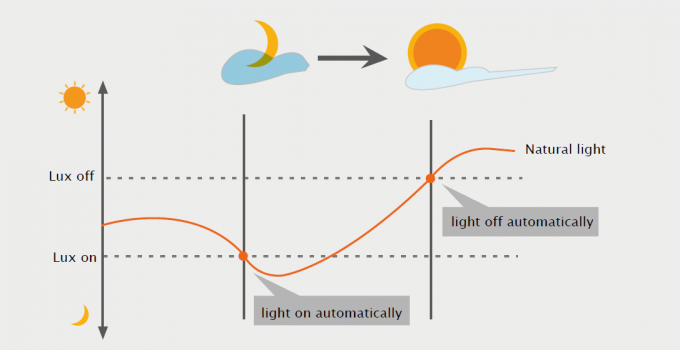

Д Приоритет эйлайта

Благодаря функции приоритета дневного света HT19V-I способен различать яркость искусственного освещения
от естественного света после установки внутри светильника, и автоматически выключает свет, когда
Яркость окружающего освещения превышает заданный уровень люкс.

Условие приоритета дневного света:
1. Период ожидания составляет +∞;
2. Уровень затемнения в режиме ожидания составляет 10% или 30%;
3. Порог дневного света составляет 2 Люкс, 10 Люкс или 50 Люкс.

Демонстрация приложения

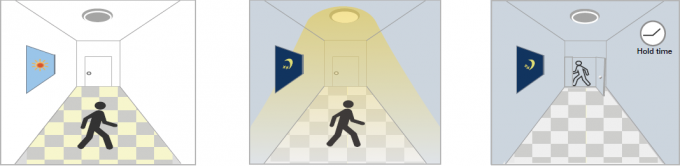

1. Функция автоматического включения/выключения:

Включается при обнаружении движения и выключается после ухода людей ночью. Применение: коридоры, лестницы.
Порог дневного света установлен на «2люкс, 10люкс, 50люкс».

При достаточном дневном свете, При недостаточном дневном свете, После последнего обнаружения и
даже при обнаружении движения, при обнаружении движения загорается индикатор. текущее время удержания
свет остается выключенным. истекло, свет выключен.

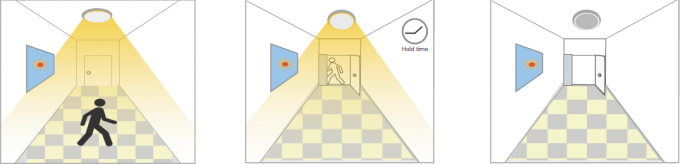

2. Нет функции дневного света
Порог дневного света установлен на «Отключить».
Свет включается при обнаружении движения, после того, как люди уходят, свет выключается по истечении периода ожидания.
Область применения: Темные места, такие как подвальные парковки, подземные переходы.

При обнаружении движения, После того, как люди покидают зону обнаружения После последнего обнаружения и
датчик включит область, свет останется 100% текущего времени удержания
свет до 100% яркости. яркость в течение времени удержания. истекло, свет ВЫКЛ.

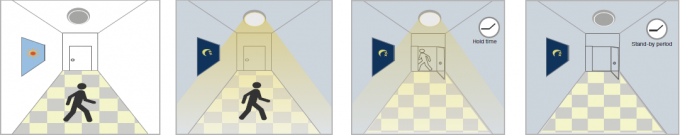

3. Демонстрация функций — управление яркостью/функция коридора

При достаточном дневном свете, При недостаточном После последнего обнаружения, После режима ожидания
даже при движении дневного света, при движении свет будет затемнен, свет ВЫКЛ.
обнаружен, свет остается обнаружен, свет включен. вниз в режим ожидания
ВЫКЛ. уровень затемнения (10% или

30%) после времени выдержки.

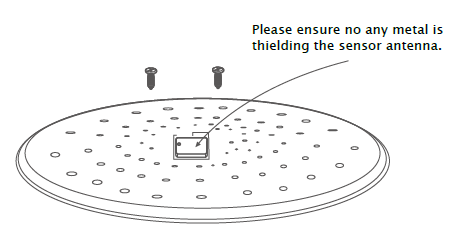

Способ установки:

Примечания пользователя:

1. Микроволны могут проникать через стены или стекло толщиной менее 20 см и затухать, если толщина стен превышает 20 см.

2. Зона обнаружения будет зависеть от скорости движения, высоты установки и объема движения.

3. Проводите испытания в солнечные дни без абажура, что повлияет на измеренное значение освещенности.
