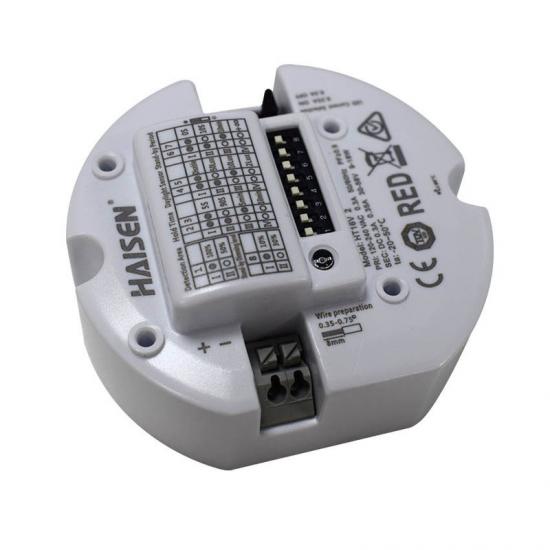

Диммер с датчиком движения 5.8G, выходная мощность светодиода 9-18 Вт

Диммер с датчиком движения 5.8G, выходная мощность светодиода 9-18 Вт

Функции датчик движения с регулируемой яркостью :

1. Микроволновый датчик движения 5.8G с функцией затемнения.

2.Коэффициент мощности должен быть равен или больше 0,9.

3. Выходная мощность светодиода составляет 9-18 Вт.

4. Получите сертификат ЭМС, номер сертификата — EN55015.

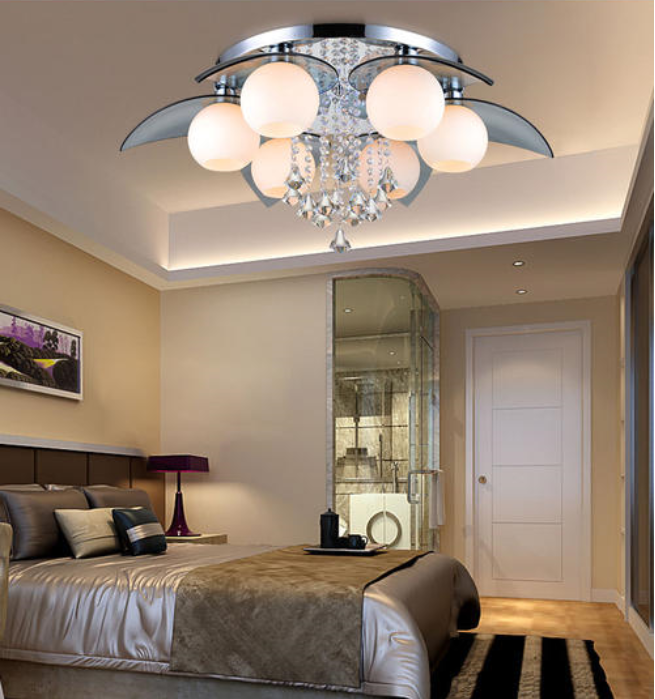

5.Подходит для потолочных светильников или перегородок.

6.Чувствительность и надежность

7.IP 20 и гарантия 3 года.

Технические данные датчик движения с регулируемой яркостью :

Управление включением/выключением Зона обнаружения Время удержания Датчик дневного света

Диммирование в режиме ожидания Выходной ток в режиме ожидания

уровень Период

Зона обнаружения датчик движения с регулируемой яркостью :

Прибор показывает максимальное расстояние на самой высокой высоте установки со 100% чувствительностью.

Типичная высота установки 2,5-6 м.

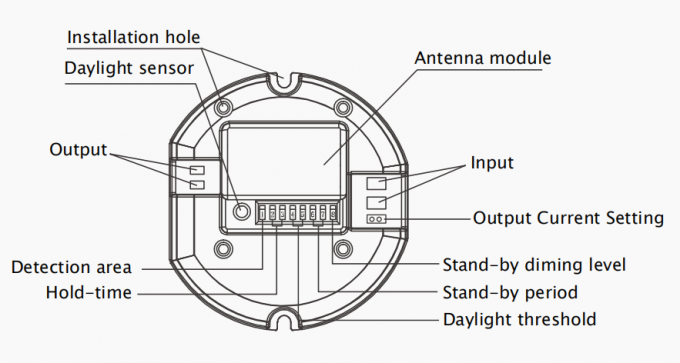

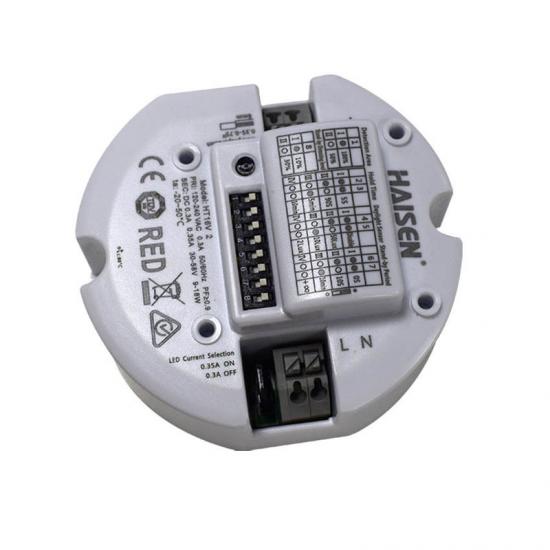

Механическая структура датчик движения с регулируемой яркостью :

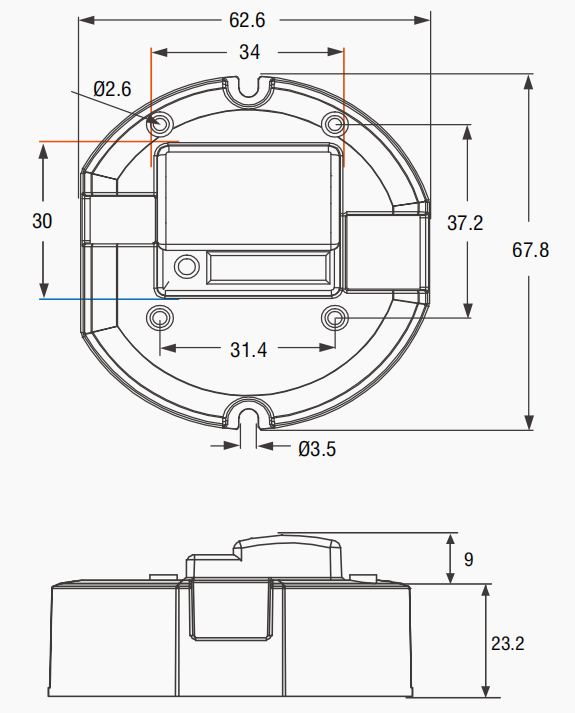

Размеры датчик движения с регулируемой яркостью :

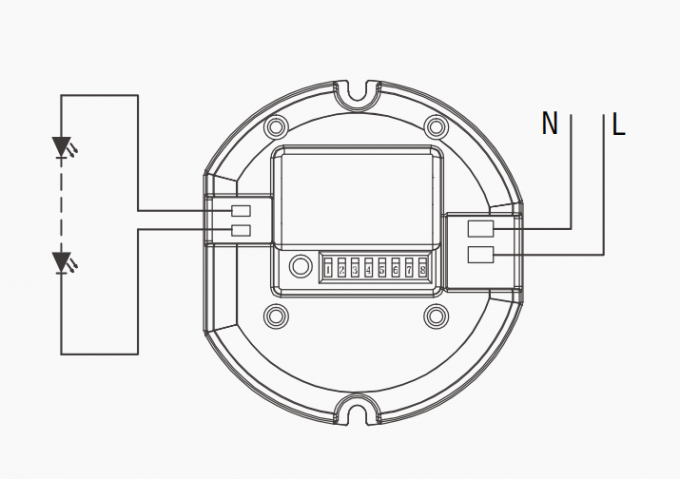

Схема электропроводки датчик движения с регулируемой яркостью :

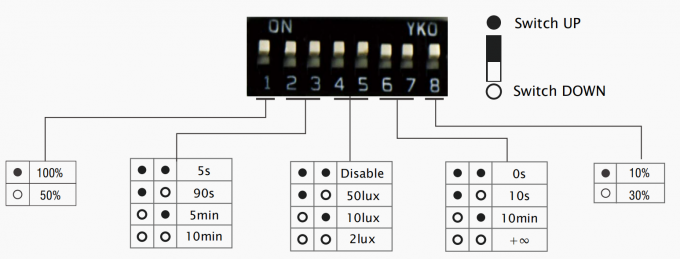

Параметр датчик движения с регулируемой яркостью :

Набрав код, вы можете задать необходимые параметры для достижения желаемого эффекта.

Зона обнаружения: Время удержания: Порог дневного света: Период ожидания: Период ожидания:

В этой области, Период определения Период определения движение будет освещать окружающую яркость; освещение будет поддерживать низкую яркость можно обнаружить 100% яркость только при низком уровне выходного сигнала в режиме ожидания и способен после изменения яркости окружающей среды до его периода.

триггер объекты оставляют ниже, чем полностью датчик.100% предустановленное обнаружение конкретное выключено, Зона обнаружения. Количество люксов, когда оно установлено заранее также известно, что датчик будет работать; как "∞", свет

как сильный, когда он установлен заранее, как всегда держите на чувствительность. "отключить", низкий выходной сигнал датчика, если будет работать каждый раз, когда нет движения в он обнаруживает движение обнаружение уважение к области и не Яркость окружающего освещения. Выключить.

Метод установки датчик движения с регулируемой яркостью :

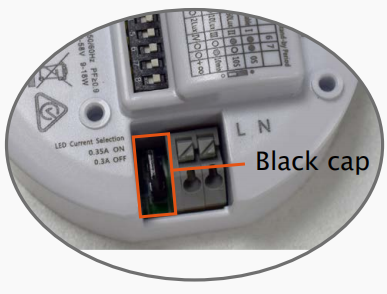

1.Настройка выходного тока:

Установите ток 350 мА, подключив черный колпачок. и вытяните, чтобы установить с 300 мА, Больше вариантов текущих требований.

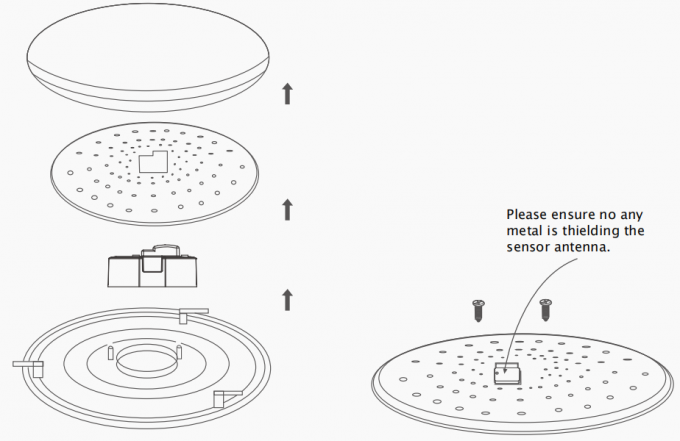

2.Установка:

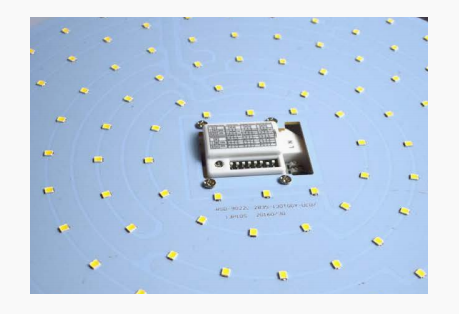

Показан чертеж готового изделия для установки:

Приложение датчик движения с регулируемой яркостью :

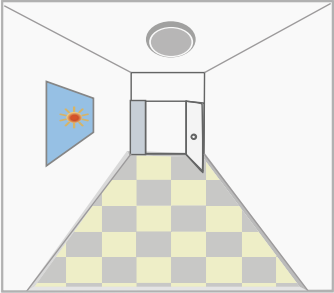

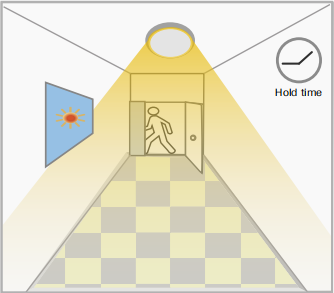

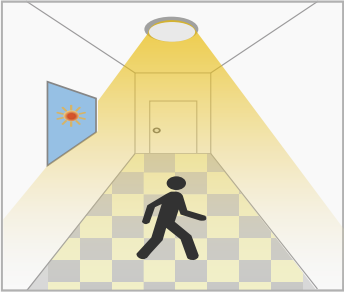

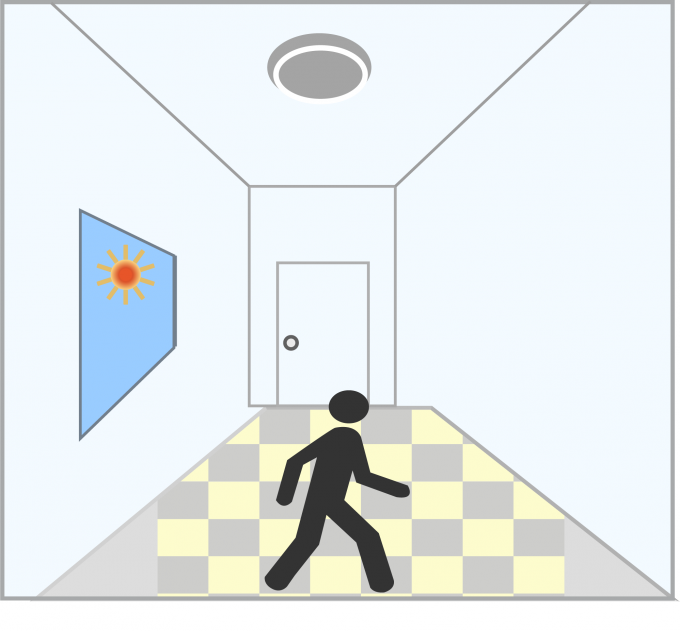

1. Функция автоматического включения/выключения:

Светится при обнаружении движения и выключается после того, как люди уходят ночью. Область применения: коридор, лестница. Порог дневного света установлен на «2 люкс, 10 люкс, 50 люкс».

При достаточном дневном свете, даже при недостаточном дневном свете, После последнего обнаружения и когда движение обнаружен,свет когда обнаружено движение, текущее время удержания истекло, остается выключенным. свет ВКЛ. свет ВЫКЛ.

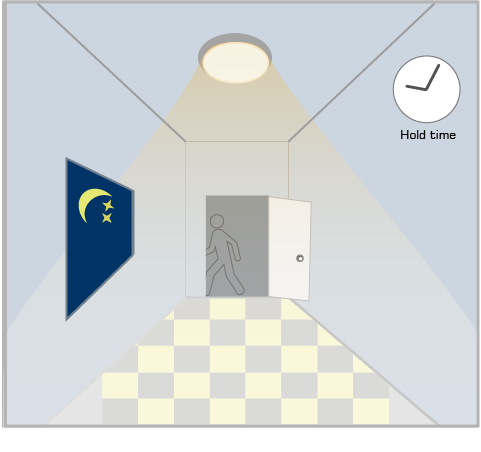

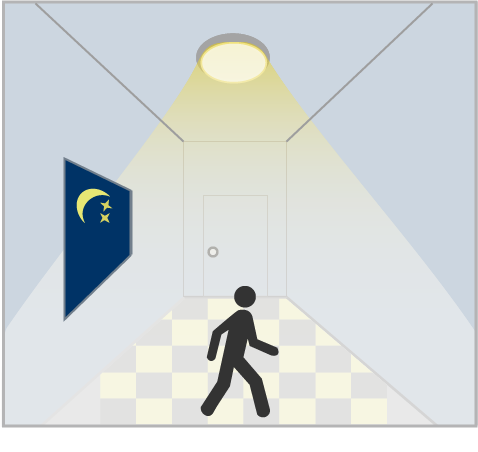

2.Нет функции дневного света:

Порог дневного света установлен на «Отключить». Свет включается при обнаружении движения, после того, как люди уходят, свет выключается по истечении периода ожидания. Применение: затемненные места, такие как подземные парковки, подземные переходы.

При обнаружении движения, после того, как люди покидают помещение, после последнего обнаружения и датчик будет включите зона обнаружения, свет остается текущее время удержания свет на 100% яркости. 100% яркости в течение прошедшего времени, свет ВЫКЛ.

время удержания.

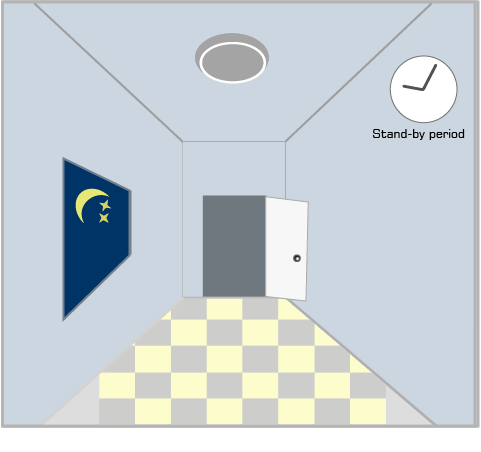

3.Функция демо-управления с диммированием/функция коридора

При достаточном дневном свете, даже при недостаточном дневном свете, после последнего обнаружения свет когда движение обнаружен,свет когда обнаружение движения, будет затемнен до остается выключенным. свет ВКЛ. уровень затемнения в режиме ожидания

(10% или 30%) после времени выдержки

После периода ожидания,

свет ВЫКЛ.

Приложение датчик движения с регулируемой яркостью :

Примечания пользователя:

1. Микроволны могут проникать через стены или стекло толщиной менее 20 см и ослабевать, если толщина стен превышает 20 см.
2. Напряжение драйвера должно быть стабильным и колебаться в пределах 10%.
3. Зона обнаружения будет зависеть от скорости движения, высоты установки и объема движения.
4. Проводите испытания в солнечные дни без абажура, это повлияет на измеренное значение освещенности.

5. Заводские настройки по умолчанию: область обнаружения 100% / время удержания 5 с / отключение порога дневного света / период ожидания 0 с / уровень затемнения в режиме ожидания 10%.
