Датчик драйвера светодиода 63 В с пустой нагрузкой

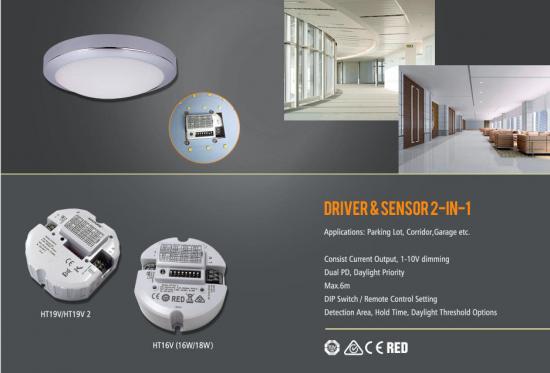

Светодиодный драйвер и датчик 63 В, 2-в-1, макс. 18 Вт, микроволновый датчик движения, 6 м (высота) x 14 м (глубина)

HT19V-I — это светодиодный драйвер 220–240 В переменного тока мощностью 18 Вт с изолированным решением «2 в 1» с выходным напряжением 24–52 В, высотой установки и дальностью обнаружения 6 м (В) x 14 м (Г)

Функции:

1. Изолированное решение без мерцания;

2. Выходная мощность 18 Вт макс. при напряжении 24-52 В

3. Дополнительный выходной ток 0,3А/0,35А для различных проектов.

4. Макс. высота установки x дальность обнаружения: 6м x 14м.

5. Напряжение пустой нагрузки 63 В макс.

6. Дополнительная область обнаружения, время удержания, уровень затемнения в режиме ожидания, период ожидания и порог дневного света.

7. Эффективность 85%

8. Аномальная защита SCP: автоматическое восстановление, OVP, OCP, OTP

Описание продукта

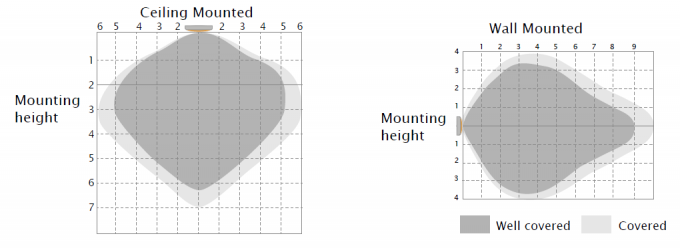

Диапазон обнаружения

Эта цифра указывает максимальное расстояние на самой высокой высоте установки при чувствительности 100%.

Типичная высота установки 2,5-6м.

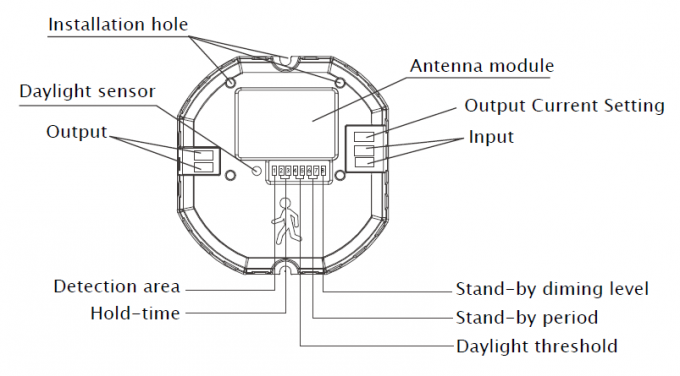

Механическая структура

С восемью полюсами DIP-переключателя для настройки всех параметров

С двумя полюсами DIP-переключателя для выбора разного выходного тока

Благодаря двум монтажным отверстиям, конечный пользователь легко крепит его к осветительному прибору.

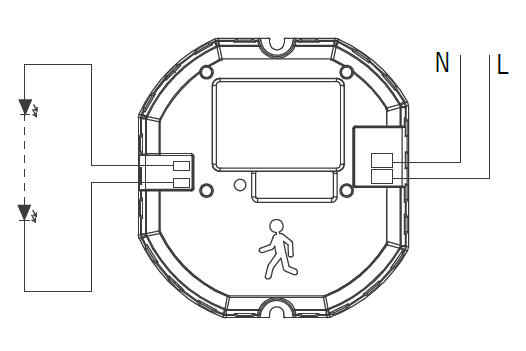

Схема электропроводки

Два полюса для подключения к источнику питания (220-240 В переменного тока)

Два полюса для подключения к светодиодной лампе

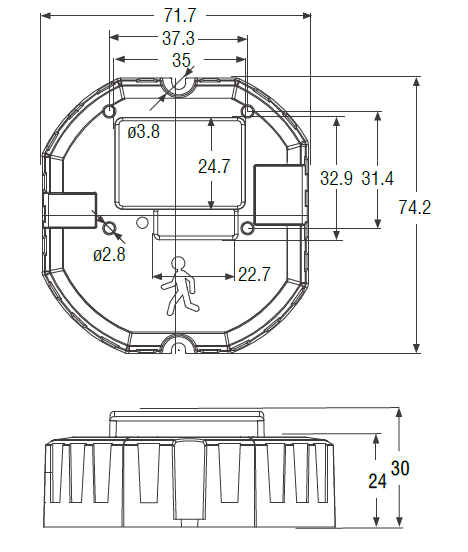

Размеры (мм)

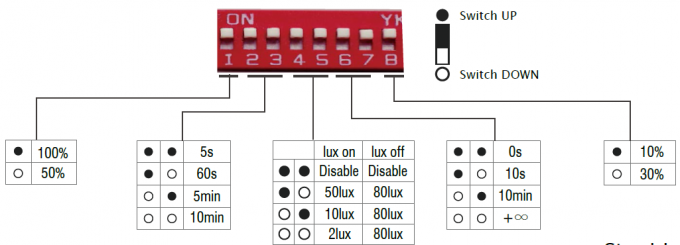

Настройка DIP-переключателя

Зона обнаружения Время удержания Порог дневного света Период ожидания Уровень затемнения в режиме ожидания

В этой области, период определения освещенности. Определение движения будет поддерживать яркость окружающей среды; поддержание низкого уровня выходного сигнала в режиме ожидания. 100%-ная яркость будет обнаружена только до перехода в режим ожидания. После перемещения объекта в режим ожидания яркость окружающей среды будет полностью срабатывать. Когда датчик... 100%-ная зона обнаружения. Предустановленный уровень освещенности в люксах (∞), датчик всегда будет работать; при поддержании низкого уровня выходного сигнала, как и при сильном уровне чувствительности, датчик будет работать в зоне обнаружения. каждый раз он обнаруживает и не выключается.

движение независимо от яркости окружающего освещения.

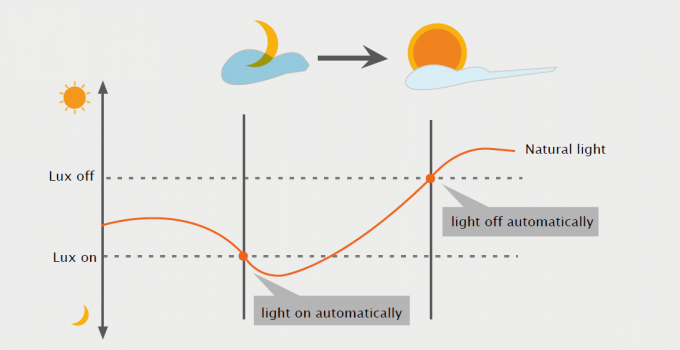

Приоритет дневного света

Благодаря функции приоритета дневного света, HT19V-I способен различать яркость искусственного и естественного освещения после установки внутри светильника и автоматически выключать свет, когда яркость окружающего освещения превышает заданный уровень люкс.

Условие приоритета дневного света:
1. Период ожидания составляет +∞;
2. Уровень затемнения в режиме ожидания составляет 10% или 30%;
3. Порог дневного света составляет 2 Люкс, 10 Люкс или 50 Люкс.

Демонстрация приложения

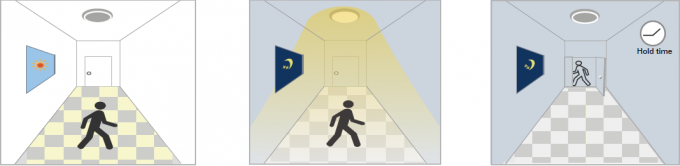

1. Функция автоматического включения/выключения:

Включается при обнаружении движения и выключается после ухода людей ночью. Применение: коридоры, лестницы.
Порог дневного света установлен на «2люкс, 10люкс, 50люкс».

При достаточном дневном свете, При недостаточном дневном свете, После последнего обнаружения и
даже при обнаружении движения, при обнаружении движения загорается индикатор. текущее время удержания
свет остается выключенным. истекло, свет выключен.

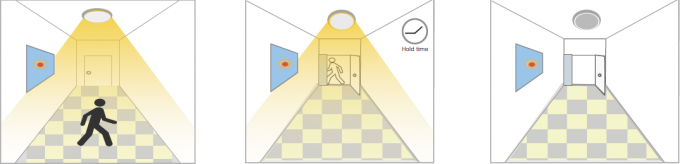

2. Нет функции дневного света
Порог дневного света установлен на «Отключить».
Свет включается при обнаружении движения, после того, как люди уходят, свет выключается по истечении периода ожидания.
Область применения: Темные места, такие как подвальные парковки, подземные переходы.

При обнаружении движения, После того, как люди покидают зону обнаружения После последнего обнаружения и
датчик включит область, свет останется 100% текущего времени удержания
свет до 100% яркости. яркость в течение времени удержания. истекло, свет ВЫКЛ.

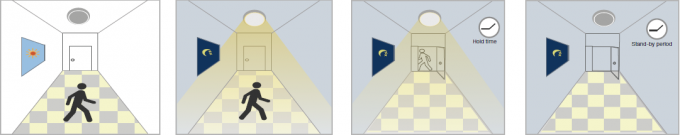

3. Демонстрация функций — управление яркостью/функция коридора

При достаточном дневном свете, При недостаточном После последнего обнаружения, После режима ожидания
даже при движении дневного света, при движении свет будет затемнен, свет ВЫКЛ.
обнаружен, свет остается обнаружен, свет включен. вниз в режим ожидания
ВЫКЛ. уровень затемнения (10% или

30%) после времени выдержки.

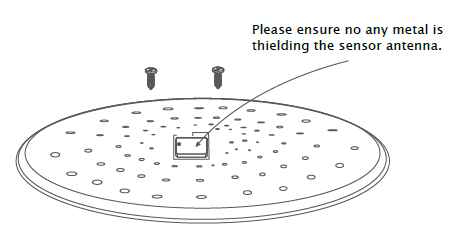

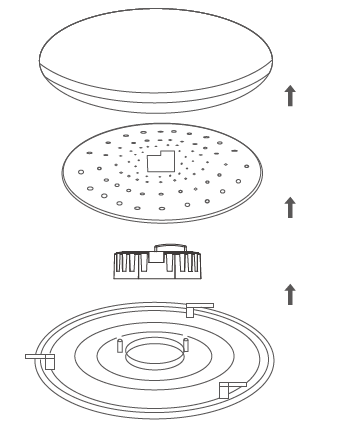

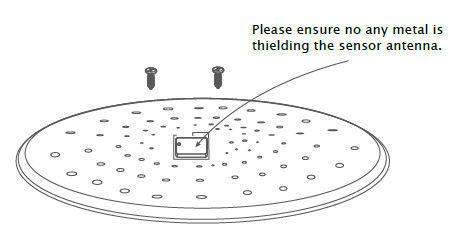

Способ установки:

Примечания пользователя:

1. Подходит для установки внутри помещений, чтобы избежать ложных срабатываний из-за внешних факторов, таких как дождь, ветер или качание деревьев.
2. Нельзя устанавливать в месте, где имеются все четыре металлических навеса и небольшое пространство (например, крыша из оцинкованного железа).
3. Необходимо обеспечить надлежащий монтаж, чтобы исключить ложное срабатывание, вызванное дрожанием самой лампы.
4. Не допускается установка рядом с крупными работающими машинами, такими как вентиляторы/потолочные вентиляторы, во избежание ложных срабатываний, вызванных вибрацией машины.
