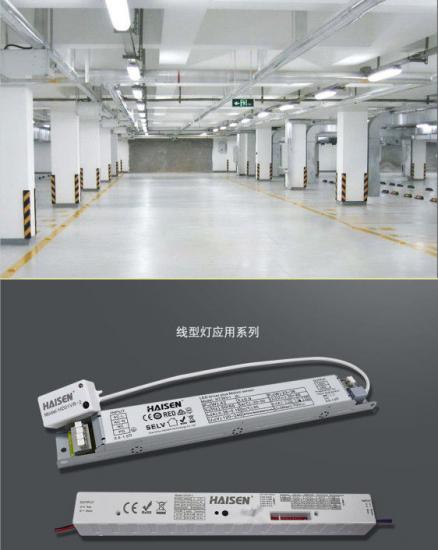

HT21V-I — это изолированное решение с драйвером светодиодов выходной мощностью 12–25 Вт и микроволновым датчиком движения, диапазоном обнаружения выходного напряжения 30–54 В и высотой 6 м (В) x 14 м (Г), функцией диммирования с помощью выходного тока светодиодов, подходит для линейного освещения и освещения с тройной защитой.

Функции:

1. Гарантия 3 года, IP20

2. Тонкая конструкция, специально предназначенная для линейного освещения и освещения с тройной защитой.

3. Постоянный ток с опциями 0,3 А/0,4 А ±5% (30–54 В); 0,5 А/0,55 А/0,6 А ±5 % (30–42 В)

4. Микроволновый датчик движения «Закат и рассвет»

5. Функция затемнения с яркостью в режиме ожидания 10%/30%

6. Эффективность 83%

7. Дальность обнаружения x высота 14 м x 6 м

8. Выходная мощность 19 Вт макс. при напряжении 30 В -54В

9. Трехуровневое управление выходом 1-10 В

10. Аномальная защита SCP: автоматическое восстановление, OVP, OCP, OTP

11. Стандарт ЭМС EN55015

12. Конструкция стержневой антенны должна быть простой в установке.

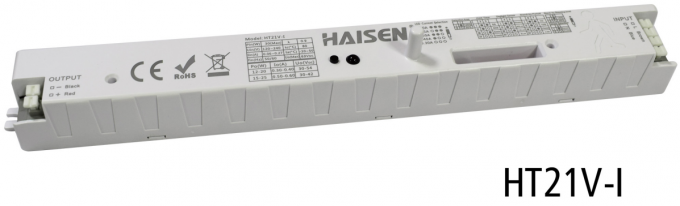

Описание продукта

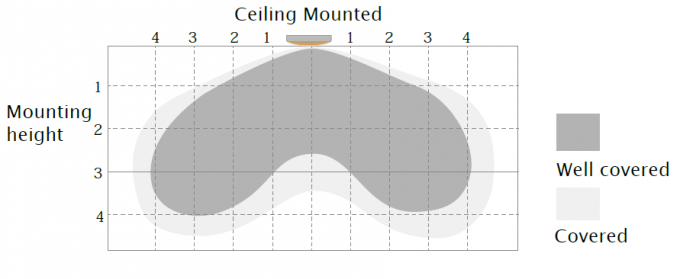

Диапазон обнаружения

Эта цифра указывает максимальное расстояние на самой высокой высоте установки при чувствительности 100%.

Типичная высота установки 2,5-4м.

Механическая структура

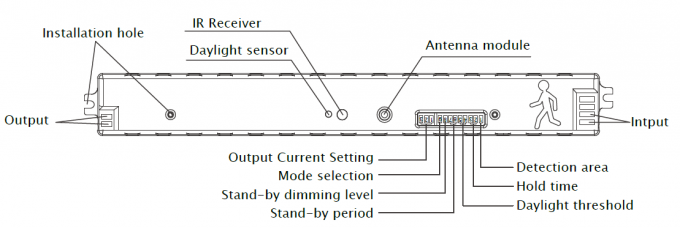

С двенадцатью полюсами DIP-переключателя для установки выходного тока, выбора режима, уровня затемнения в режиме ожидания, периода ожидания, зоны обнаружения, времени удержания и порога дневного света.

С ИК-приемником для поддержки настройки дистанционного управления.

Благодаря двум монтажным отверстиям, конечный пользователь легко крепит его к осветительному прибору.

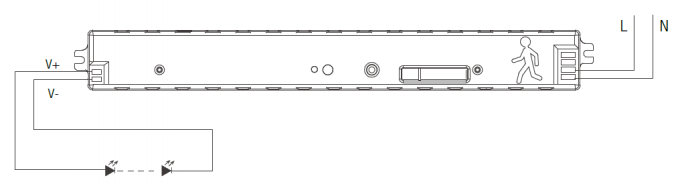

Схема электропроводки

Два полюса для подключения к источнику питания (220-240 В переменного тока)

Два полюса для подключения к светодиодной лампе

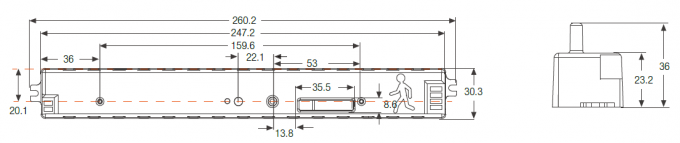

Размеры (мм)

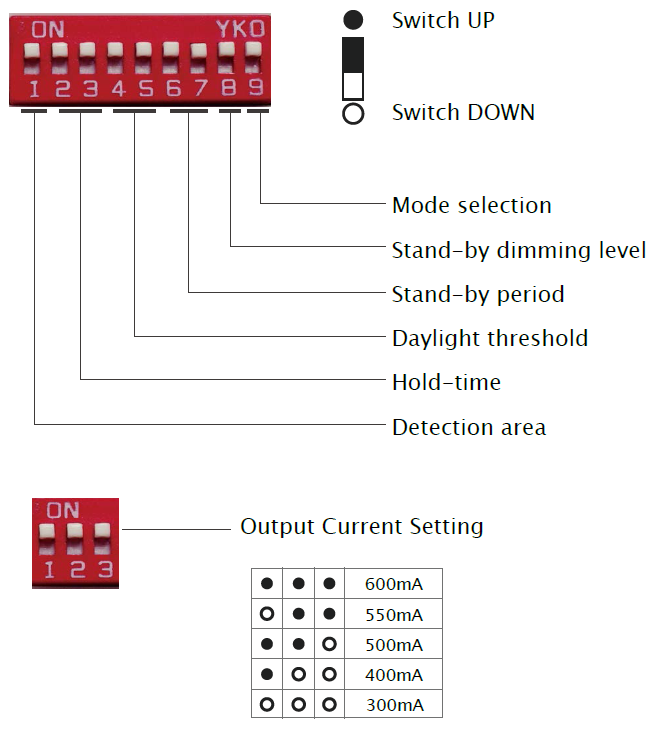

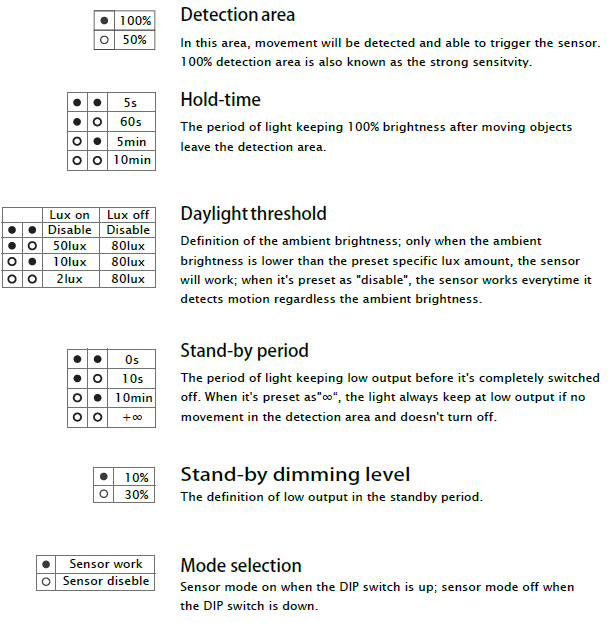

Настройка DIP-переключателя

Д Приоритет эйлайта

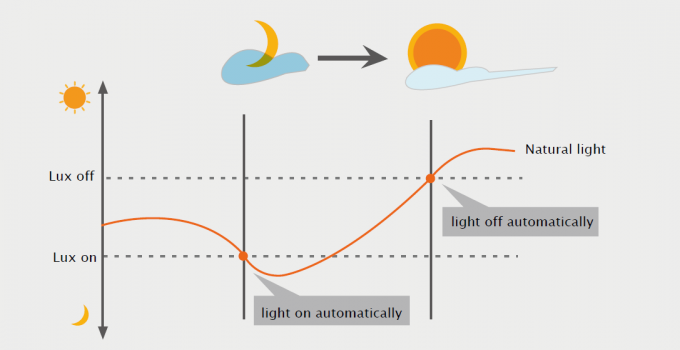

Благодаря функции приоритета дневного света HT19V-I способен различать яркость искусственного освещения
от естественного света после установки внутри светильника, и автоматически выключает свет, когда
Яркость окружающего освещения превышает заданный уровень люкс.

Условие приоритета дневного света:
1. Период ожидания составляет +∞;
2. Уровень затемнения в режиме ожидания составляет 10% или 30%;
3. Порог дневного света составляет 2 Люкс, 10 Люкс или 50 Люкс.

Демонстрация приложения

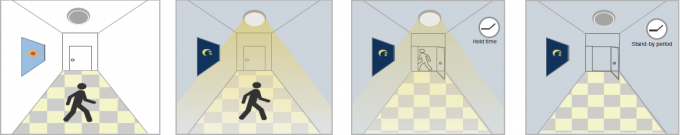

1. Функция автоматического включения/выключения:

Включается при обнаружении движения и выключается после ухода людей ночью. Применение: коридоры, лестницы.
Порог дневного света установлен на «2люкс, 10люкс, 50люкс».

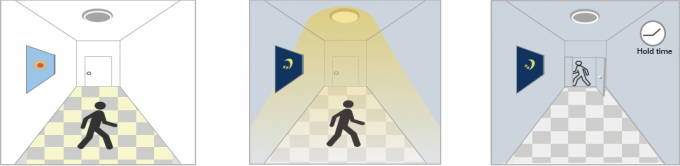

При достаточном дневном свете, При недостаточном дневном свете, После последнего обнаружения и
даже при обнаружении движения, при обнаружении движения загорается индикатор. текущее время удержания
свет остается выключенным. истекло, свет выключен.

2. Нет функции дневного света
Порог дневного света установлен на «Отключить».
Свет включается при обнаружении движения, после того, как люди уходят, свет выключается по истечении периода ожидания.
Область применения: Темные места, такие как подвальные парковки, подземные переходы.

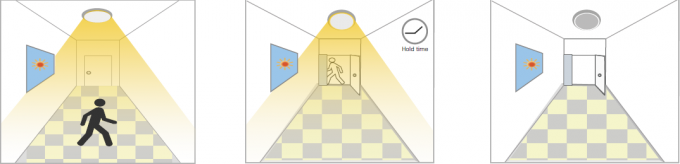

При обнаружении движения, После того, как люди покидают зону обнаружения После последнего обнаружения и
датчик включит область, свет останется 100% текущего времени удержания
свет до 100% яркости. яркость в течение времени удержания. истекло, свет ВЫКЛ.

3. Демонстрация функций — управление яркостью/функция коридора

При достаточном дневном свете, При недостаточном После последнего обнаружения, После режима ожидания
даже при движении дневного света, при движении свет будет затемнен, свет ВЫКЛ.
обнаружен, свет остается обнаружен, свет включен. вниз в режим ожидания
ВЫКЛ. уровень затемнения (10% или

30%) после времени выдержки.

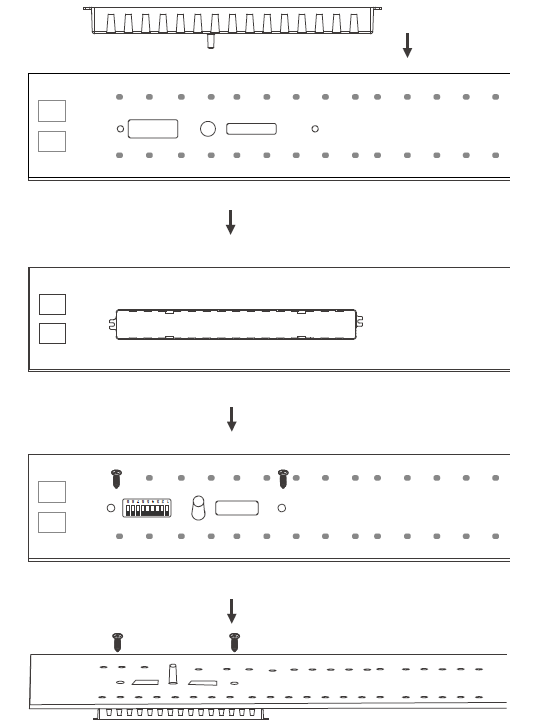

Способ установки:

Замечания по установке:

1. Микроволновый датчик можно установить в любую лампу, кроме той, которая имеет полностью металлический корпус.
2. Обнаруживаемая поверхность не может быть экранирована металлическими предметами.
3. Убедитесь, что микроволновый модуль полностью открыт снаружи.
4. Поверхность обнаружения сенсорного модуля должна быть установлена лицом к зоне обнаружения.
5. Электропроводка должна строго соответствовать схеме электропроводки, чтобы исключить короткое замыкание.

Пример применения:
