Чувствительный датчик движения 30°-150° 0,08 А 16 Вт

Входная мощность 16 Вт, угол обнаружения 30°–150°, эффективность более 78%, датчик сумерек

Функции:

1. Постоянный выходной ток .

2.Регулирование включения/выключения с помощью реле.

3 .Трехуровневое управление выходом 1-10 В.

4.Подходит для потолочных светильников и перегородок.

5.Чувствительный и надежный

6. IP 20 и 3 года гарантии.

Технические данные:

Управление включением/выключением Зона обнаружения Время удержания Датчик дневного света

Диммирование в режиме ожидания Выходной ток в режиме ожидания

уровень Период

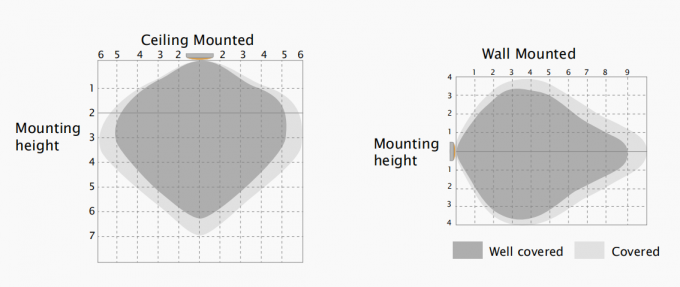

Зона обнаружения:

Прибор показывает максимальное расстояние на самой высокой высоте установки со 100% чувствительностью.

Типичная высота установки 2,5-6 м.

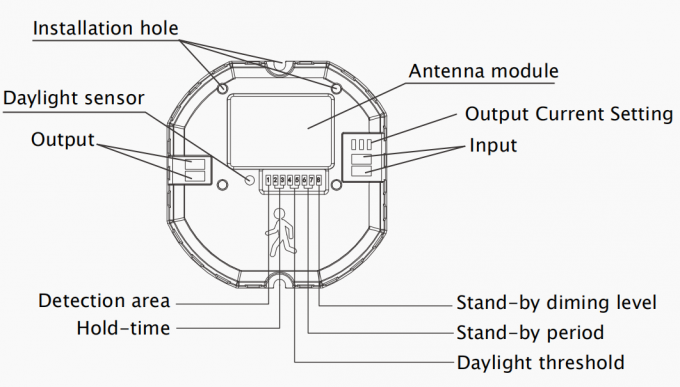

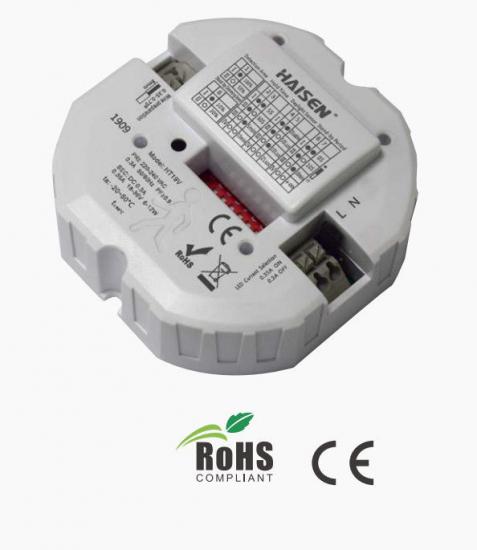

Механическая структура:

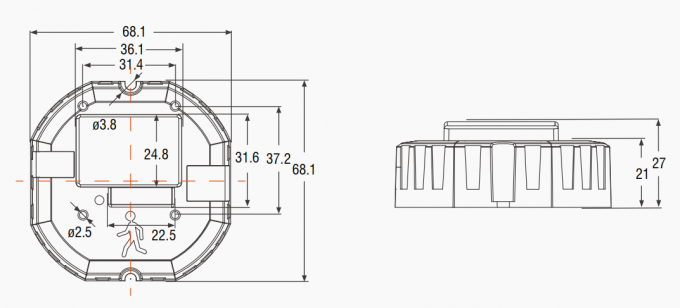

Размеры:

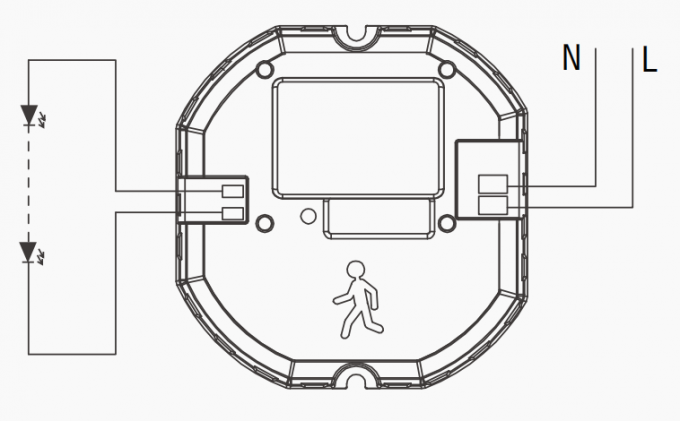

Схема электропроводки:

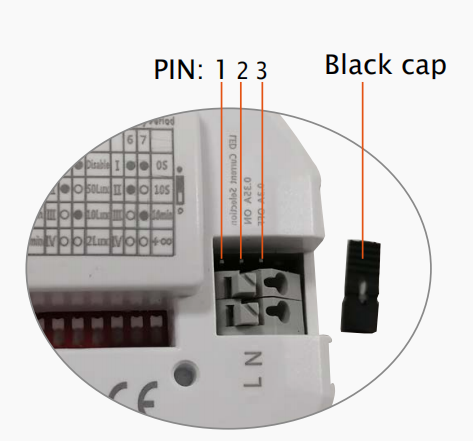

Настройка выходного тока:

Установите ток на 350 мА, подключив черный колпачок к контактам 1 и 2, и 300 мА, подключив его к контактам 2 и 3.

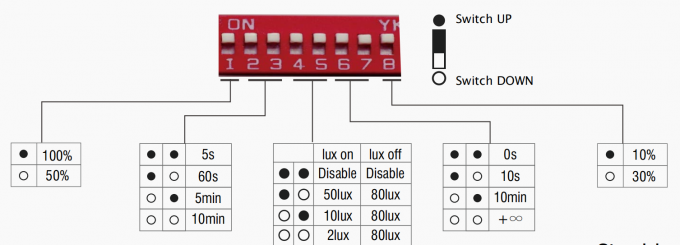

Параметр:

1:Зона обнаружения:

В этой области движение будет обнаружено и датчик сможет сработать. Зона обнаружения со 100% чувствительностью также известна как зона повышенной чувствительности.

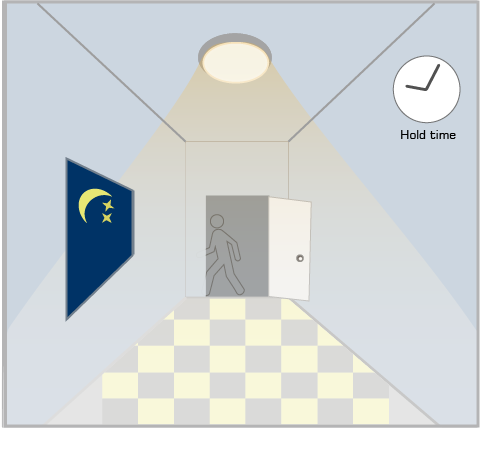

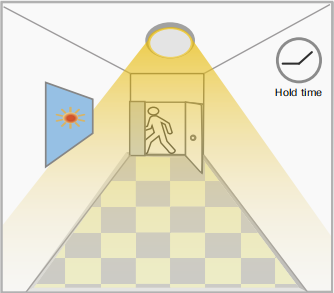

2-3:Время удержания:

Период сохранения яркости света 100% после того, как движущиеся объекты покидают зону обнаружения.

4-5:Порог дневного света:

Определение яркости окружающего освещения; датчик сработает только в том случае, если яркость окружающего освещения ниже заданного значения в люксах; если установлено значение «отключено», датчик срабатывает каждый раз при обнаружении движения независимо от яркости окружающего освещения.

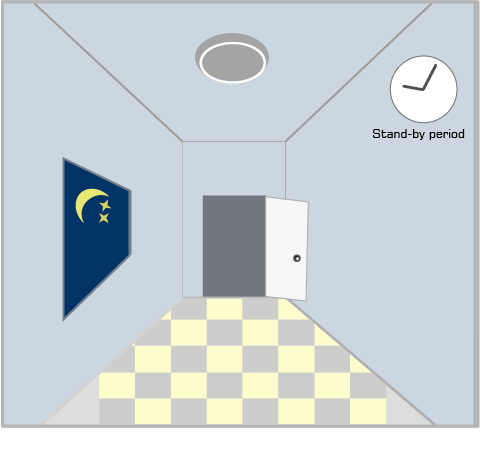

6-7:Период ожидания:

Период, в течение которого свет сохраняет низкую яркость перед полным отключением. Если задано значение «∞», свет всегда сохраняет низкую яркость при отсутствии движения в зоне обнаружения и не выключается.

8:Период ожидания:

Определение низкой производительности в режиме ожидания.

Продолжительность дневного света:

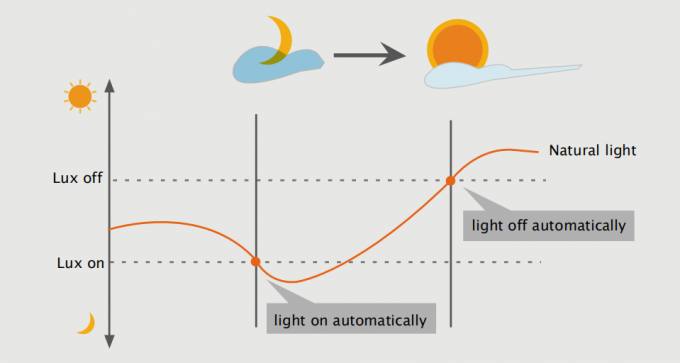

Датчик заката/рассвета:

Наша специальная технология активных фотоэлементов позволяет различать естественный свет и светодиодное освещение.

убедитесь, что свет будет выключен, когда это необходимо.

Благодаря функции приоритета дневного света HT30V способен различать яркость искусственного освещения от

Приложение:

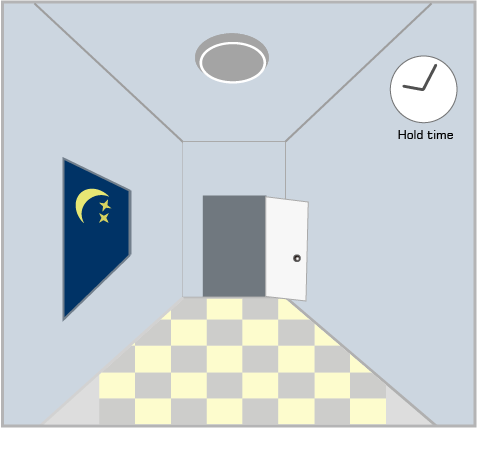

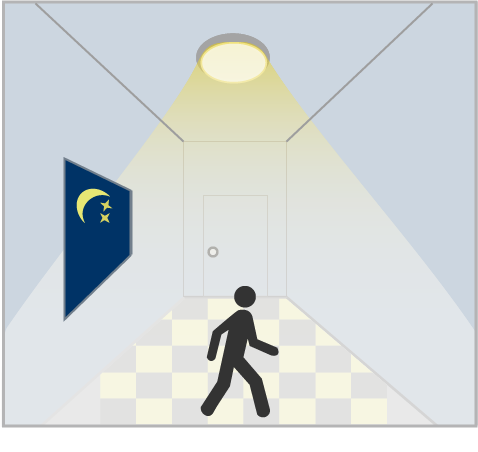

1. Функция автоматического включения/выключения:

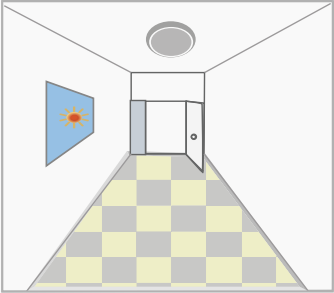

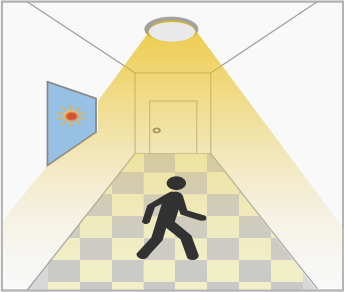

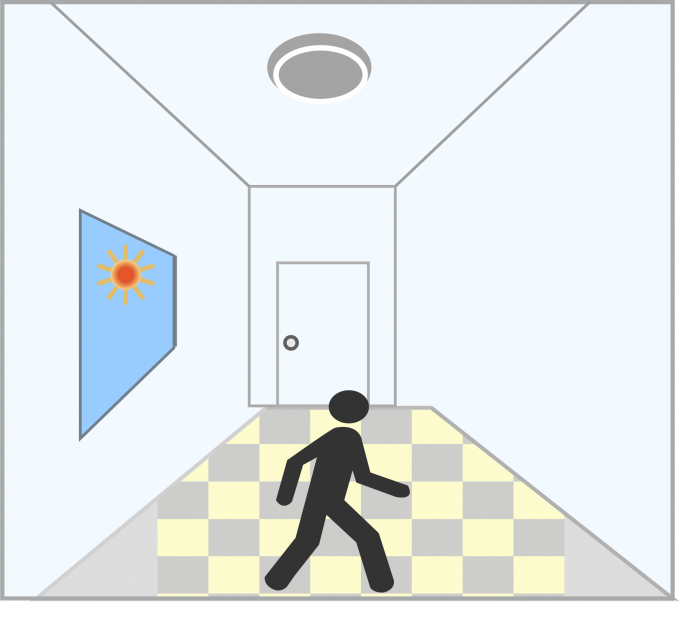

Светится при обнаружении движения и выключается после того, как люди уходят ночью. Область применения: коридор, лестница. Порог дневного света установлен на «2 люкс, 10 люкс, 50 люкс».

При достаточном дневном свете, даже при недостаточном дневном свете, После последнего обнаружения и

когда движение обнаружен,свет когда обнаружено движение, текущее время удержания истекло,

остается выключенным. свет ВКЛ. свет ВЫКЛ.

2.Нет функции дневного света:

Порог дневного света установлен на «Отключить». Свет включается при обнаружении движения, после того, как люди уходят, свет выключается по истечении периода ожидания. Применение: затемненные места, такие как подземные парковки, подземные переходы.

При обнаружении движения, после того, как люди покидают помещение, после последнего обнаружения и

датчик будет включите зона обнаружения, свет остается текущее время удержания

свет на 100% яркости. 100% яркости в течение прошедшего времени, свет ВЫКЛ.

время удержания.

3.Функция демо-управления с диммированием/функция коридора

При достаточном дневном свете, даже при недостаточном дневном свете, после последнего обнаружения свет

когда движение обнаружен,свет когда обнаружение движения, будет затемнен до

остается выключенным. свет ВКЛ. уровень затемнения в режиме ожидания

(10% или 30%) после времени выдержки

После периода ожидания,

свет ВЫКЛ.

Приложение:

Примечания пользователя:

1. Микроволны могут проникать через стены или стекло толщиной менее 20 см и ослабевать, если толщина стен превышает 20 см.
2. Напряжение драйвера должно быть стабильным и колебаться в пределах 10%.
3. Зона обнаружения будет зависеть от скорости движения, высоты установки и объема движения.
4. Проводите испытания в солнечные дни без абажура, это повлияет на измеренное значение освещенности.

5. Заводские настройки по умолчанию: область обнаружения 100% / время удержания 5 с / отключение порога дневного света / период ожидания 0 с / уровень затемнения в режиме ожидания 10%.
