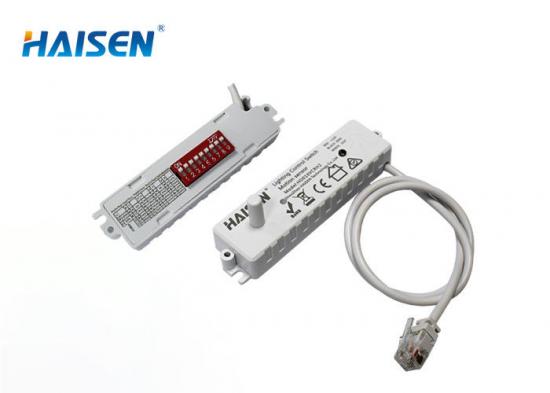

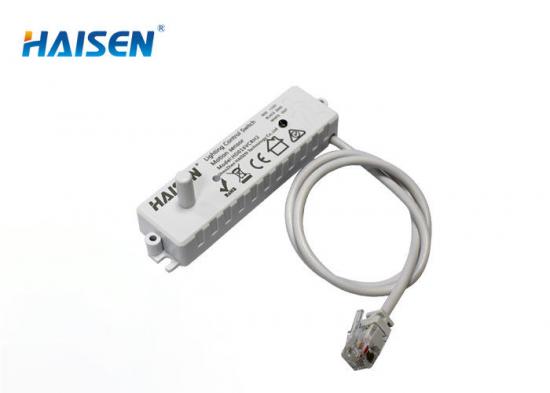

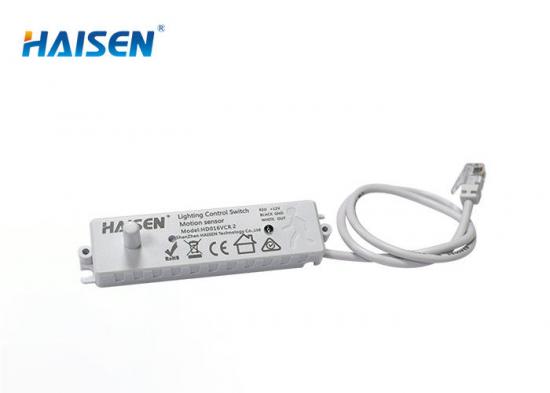

Микроволновый датчик 5,8 ГГц 12 В постоянного тока со стержневой антенной и 9 DIP-переключателями

HD016VCRH 2 — сверхкомпактный и тонкий микроволновый датчик движения постоянного тока на 12 В со стержневой антенной, который легко устанавливается внутри светодиодного светильника. Датчик движения с регулировкой яркости 1–10 В с DIP-переключателем для настройки всех параметров, а также поддерживает настройки дистанционного управления.

Бренд:
HAISEN
Пункт №.:
HD016VCR 2
Порядок (MOQ):
100PCS
Оплата:
L/C, T/T, Western Union
Происхождение продукта:
China

Связаться с нами

Деталь продукта

Компактный датчик движения 12 В постоянного тока 5,8 ГГц, стержневая антенна с 9 DIP-переключателями

HD016VCRH 2 — это сверхкомпактный и тонкий дизайн 12-вольтовый микроволновый датчик движения постоянного тока со стержневой антенной для легкой установки внутрь светодиодного светильника. Датчик движения с регулировкой яркости 1–10 В с DIP-переключателем для настройки всех параметров, а также поддерживает настройки дистанционного управления.

Функции:

1. Рабочее напряжение 12 В постоянного тока с функцией регулировки яркости 1–10 В

2. Автоматически включает/выключает светодиодную подсветку при обнаружении движения или отсутствии движения.

3. Со стержневым антенным модулем, легко устанавливается внутри тройного и линейного светильника с очень маленьким отверстием

4. 5 лет гарантии

5. Благодаря 9 клавишам DIP-переключателей он обеспечивает больше возможностей для настройки времени удержания, области обнаружения, периода ожидания, уровня затемнения в режиме ожидания и порога дневного света.

6. Выключайте свет или уменьшайте его яркость до 10%, 20% и т. д., когда нет движения, чтобы экономить энергию и играть роль устойчивого развития.

7. IP20

8. Сертификат CE/RoHs

Технические характеристики:

Безопасность и ЭМС	Одобрение	CE, ROHS
Параметры датчика	Рабочая температура	-20°С~+60°С
	Порог дневного света	2 люкс/10 люкс/50 люкс/отключить
	Угол обнаружения	30°-150°
	Зона обнаружения	50%100%
	Период ожидания	0с/30с/20мин/+∞
	Уровень затемнения в режиме ожидания	10%/20%/ 30%/50%
	Резервное питание	<0,5 Вт (в режиме ожидания)
	Время удержания	5с/30с/1мин/10мин
	Высота монтажа	Макс. 4 м/13,12 фута
	Диапазон обнаружения	Макс. 10 м/32,8 фута
Параметры беспроводной сети	Частота микроволн	5,8 ГГц ±75 МГц
Параметры беспроводной сети	Мощность микроволн	<0,3 мВт
Вход	Рабочее напряжение	12 В постоянного тока
Вход	Рабочий ток	≤25А(макс.)
Другие	Требования к упаковке	Пузырчатая упаковка, плоская бумага, внешняя картонная упаковка.
	Установка	Установлены внутренние лампы
	Гарантия	5 лет
	Рейтинг IP	ИП 20
	Продолжительность жизни	50000ч

ВКЛ/ВЫКЛ Датчик дневного света Зона обнаружения Время удержания Гарантия 5 лет

период ожидания, затемнение в режиме ожидания

уровень

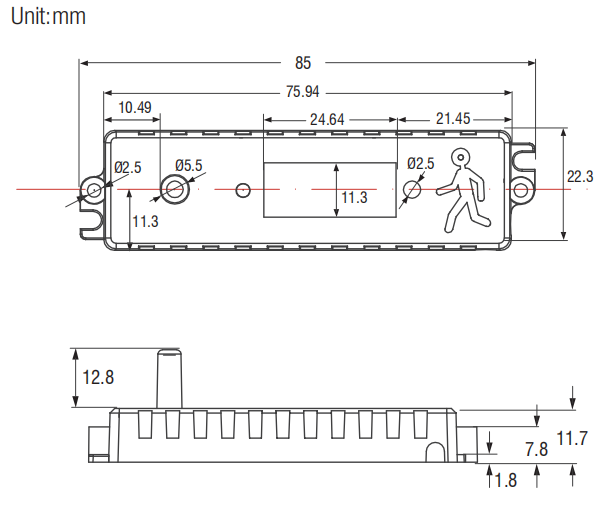

Размеры:

Стержневая антенна обеспечивает надежное обнаружение, избегая ложных срабатываний, когда датчик встроен в заднюю часть металлической светодиодной пластины.

Схема электропроводки:

Три линии управления для подключения к светодиодному драйверу:

КРАСНЫЙ — для подключения к +12 В

ЧЕРНЫЙ - для соединения с GND

ЖЕЛТЫЙ — для подключения к OUT

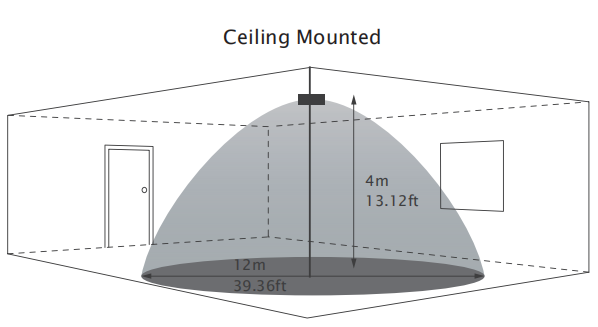

Зона обнаружения:

Максимальная дальность обнаружения составит 12 м/39,36 фута при потолочном монтаже с максимальной высотой установки 2,5–4 м/8,2–13,12 фута.

Настройки переключения DIP:

Зона обнаружения (чувствительность)

	1
Ⅰ	НА	100%
Ⅱ	-	50%

В этой области будет обнаружено движение и сработает датчик.

100% область обнаружения также известна как сильная чувствительность.

Время удержания

	2	3
Ⅰ	НА	НА	5с
Ⅱ	НА	-	30-е годы
Ⅲ	-	НА	1 мин.
Ⅳ	-	-	10 мин

Период света

сохранение 100% яркости после перемещения объектов

покинуть зону обнаружения.

Порог дневного света

	4	5
Ⅰ	НА	НА	Запрещать*
Ⅱ	НА	-	50 люкс
III	-	НА	10 люкс
Ⅳ	-	-	2Люкс

*Отключить означает, что датчик дневного света не работает.

Датчик включит свет при обнаружении движения независимо от уровня освещенности.

Определение окружающей среды яркость; датчик будет работать только тогда, когда яркость окружающего освещения ниже заданного значения люкс; если установлено значение «отключено», датчик срабатывает каждый раз при обнаружении движения независимо от освещенности окружающего освещения яркость.

Период ожидания

	6	7
Ⅰ	НА	НА	0с
Ⅱ	НА	-	30-е годы
Ⅲ	-	НА	20 мин
Ⅳ	-	-	+∞

Период, в течение которого свет сохраняет низкую яркость перед полным отключением. Если задано значение «∞», свет всегда сохраняет низкую яркость при отсутствии движения в зоне обнаружения и не выключается.

Уровень затемнения в режиме ожидания

	8	9
Ⅰ	НА	НА	10%
Ⅱ	НА	-	20%
Ⅲ	-	НА	30%
Ⅳ	-	-	50%

Определение низкой производительности в режиме ожидания.

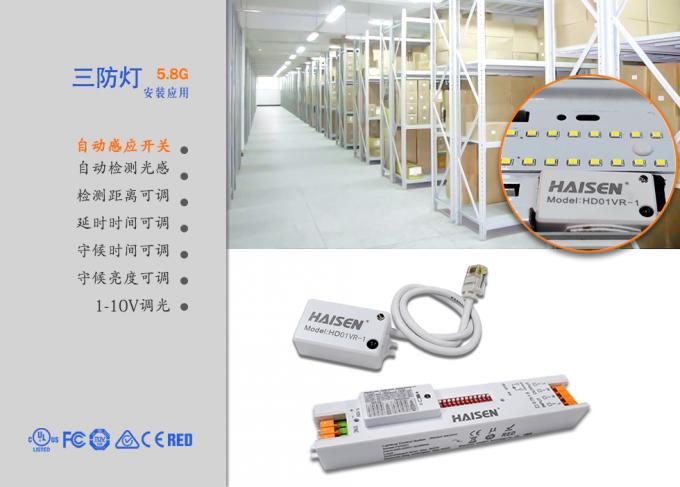

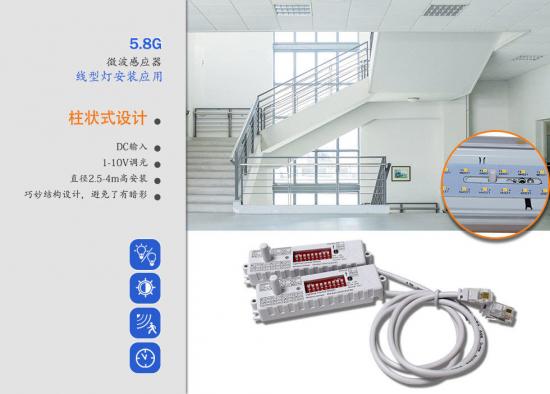

Приложение:

Он может проникать через большинство материалов, таких как стекло, пластик и т. п., а также металл, что делает его очень широко используемым для потолочных светильников/трехзащитных светильников и панельных светильников в различных случаях, например, на парковках, на производстве, в промышленных областях и т. д.
